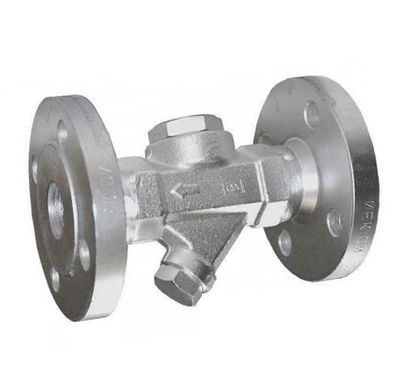

Конденсатоотводчик термодинамический фланцевый Ayvaz TDK-45 Ду 15

Термодинамический конденсатоотводчик фланцевый AYVAZ TDK-45 Ду 15

AYVAZ TDK-45 — это высокоэффективное устройство термодинамического типа, предназначенное для автоматического отвода конденсата из паровых систем. Благодаря использованию кованой стали и прецизионных деталей из нержавеющей стали, эта модель обеспечивает стабильную работу в условиях высокого давления и температуры.

Ключевые особенности и преимущества

• Надежность конструкции: Корпус изготовлен из прочной кованой стали C22.8, что гарантирует устойчивость к механическим нагрузкам.

• Долговечность: Внутренние части, диск и фильтрующая сетка выполнены из нержавеющей стали AISI 304, предотвращающей коррозию и эрозию.

• Встроенная защита: Наличие фильтра защищает рабочий узел от механических примесей в системе.

• Универсальность: Подходит для установки на трубопроводах как в горизонтальном, так и в вертикальном положении.

• Удобство обслуживания: Конструкция позволяет снимать крышку для ревизии без демонтажа устройства с линии.

Принцип работы

Работа TDK-45 базируется на законе Бернулли. При запуске системы холодный конденсат приподнимает диск и выводится наружу. С увеличением температуры конденсата часть его превращается в пар, давление над диском растет, а под ним — mdash; падает из-за увеличения скорости потока. Это заставляет диск плотно прижаться к седлу, закрывая клапан до момента охлаждения пара в камере над диском.

Рабочие характеристики

• Максимальное рабочее давление 40 бар
• Максимальная рабочая температура 400 ºС
• Массимально допустимый перепад 32 бар

Рекомендации по монтажу

1. Положение: Хотя устройство работает в любом положении, лучше устанавливать его горизонтально.

2. Направление потока: Обязательно следуйте направлению, указанному стрелкой на корпусе.

3. Сервисная зона: Оставьте минимум 100 мм свободного пространства над крышкой для технического обслуживания.

4. Безопасность: Если конденсат отводится в атмосферу, учитывайте, что его температура составляет около 100°C
