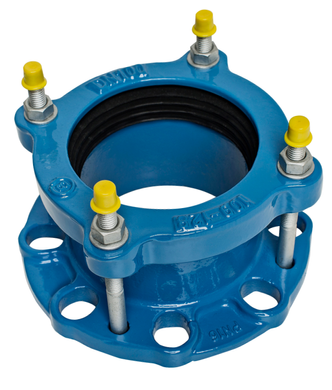

Адаптер фланцевый чугунный универсальный Blucast Ду 600 (630-650)

Blucast производит универсальный фланцевый переходник из чугуна DN 600, предназначенный для подсоединения труб с внешним диаметром в диапазоне DE 630 – 650 мм. Изделие обеспечивает надежное и герметичное соединение трубопроводов без применения сварки.

Назначение и область использования

Универсальный фланцевый адаптер применяется в стальных или чугунных трубопроводных системах для монтажа запорной и регулирующей арматуры, а также для соединения отдельных участков трубопровода, транспортирующих жидкости, в частности воду. Переходник используется в сетях хозяйственно-питьевого водоснабжения и позволяет соединять трубы из разных материалов.

Такие адаптеры являются оптимальным решением в случаях, когда невозможно или нецелесообразно использовать приварные стальные фланцы. Благодаря конструктивным особенностям и профильному резиновому уплотнению обеспечивается прочное и долговечное соединение без выполнения сварочных работ.

Конструкция и материалы

Фланцевый переходник подходит для монтажа на чугунные и стальные трубы. Корпус изготовлен из высокопрочного чугуна EN-GJS-500-7 и имеет защитное полимерно-порошковое покрытие толщиной не менее 250 мкм, что обеспечивает эффективную защиту от коррозии.

Крепельные элементы (болты, гайки, шайбы) выполнены из углеродистой стали класса прочности 8.8 с горячим цинкованием. Рабочее давление изделия составляет PN16 (16 бар), а допустимый температурный режим эксплуатации — от 0 до +70 °C.

Конструктивно переходник состоит из двух чугунных элементов EN-GJS-500-7. Фланец с отверстиями стандарта PN10/PN16 соединяется с соответствующей частью с помощью болтов М14. Рекомендуемый момент затяжки — 62–78 Н·м, допустимое угловое отклонение — не более 4°.

Герметичность соединения обеспечивается уплотнительными элементами из EPDM-резины, устойчивой к воздействию воды и рабочих сред. Поверхность изделия покрыта антикоррозионным эпоксидным слоем толщиной 250 мкм (цвет RAL 5015).

Габаритные размеры универсального адаптера Ду 600

Подробные технические характеристики и размеры см. в каталоге трубопроводной арматуры Blucast, прилагаемом ниже.

Блукаст – авторитетный европейский производитель, продукция которого отличается стабильным качеством и высокой надежностью. Изделия компании отвечают действующим техническим требованиям, отличаются точной геометрией и прогнозируемыми эксплуатационными показателями, благодаря чему широко используются в профессиональных инженерных и промышленных системах.
