| Присоединение | резьбовое |
|---|---|
| Номинальный диаметр DN (Ду) | 32 мм |
| Номинальное давление PN (Ру) | 16 бар |
| Монтажная длина | 75 мм |
| Материал корпуса | нержавеющая сталь |
| Тип задвижки | клиновая |
|
Конструкция затвора
Однодисковые затворы - это затвор, изготовленный, как одна деталь. Бывает конструкция, выполненная по виду ножа. Такая конструкция используется, когда в рабочей среде имеется большое содержание больших частиц. Двухдисковый клиновидный затвор — это затвор, который образуется из двух дисков, расположенных под углом. В зависимости от условий работы диски скрепляются жестко или упругим элементом. Двухдисковые параллельные затворы — это затворы, в которых поверхности уплотнителей затвора размещены параллельно. Прорезиненный клин задвижки — клин задвижки, покрытый специальным видом резины, который может плотно прилегать к сёдлам задвижки, что удешевляет изготовление изделия. |
жесткий клин |
|
Конструкция шпинделя
Засувки з висувним штоком (шпинделем) характеризуються зменшеною металоємністю, але їх конструкція передбачає більшу будівельну висоту. Невыдвигающаяся шток задвижки — конструкция, когда гайку на штоке жестко закрепляют внутри корпуса задвижки. По данной причине часть движущихся деталей находится в рабочей среде, что может уменьшить время безаварийной работы задвижки. |
не выдвигается |
| Управление | ручное |
| Материал диска | нержавеющая сталь |
| Материал уплотнения | нержавеющая сталь |
| Максимальная температура | 180°С |
| Рабочая среда | вода, горячая вода, слабоагрессивная среда, нейтральная среда, сточные воды, воздух, нефтепродукты |
| Маркировка | Genebre 2220 |
| Производитель | Genebre |
| Страна производителя | Іспанія |
| Вес | 0,99 кг |

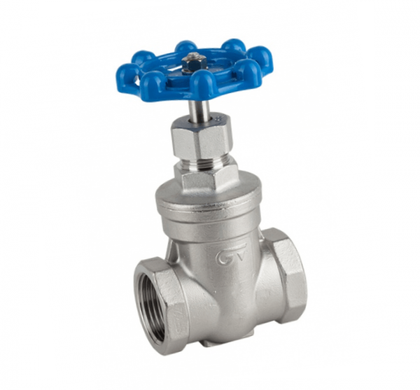

Задвижка клиновая нержавеющая сталь Genebre 2220
• Выполнено из нерж. стали CF8M.
• Диск выполнен из нерж. стали CF8M.
• Невыдвижной шток.
• Резьба по стандарту DIN 2999
• Уплотнение PTFE.
• макс. рабочее давление 16 Kg/cm2.
• макс. температура +180 °C.
