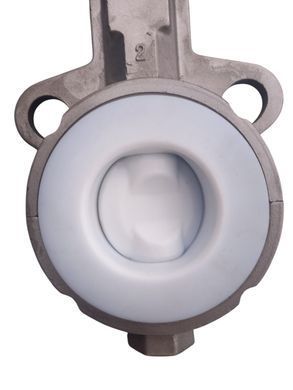

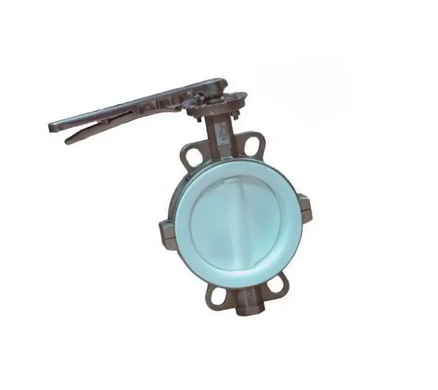

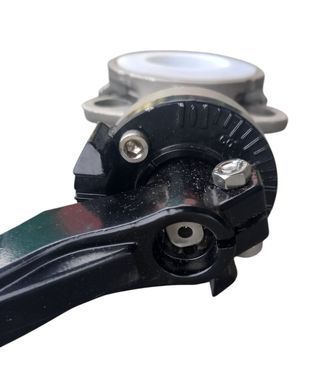

Задвижка баттерфляй — это разновидность трубопроводной арматуры, предназначенная для регулирования или полного перекрытия потока рабочей среды. Принцип действия основан на вращении диска вокруг оси, что позволяет быстро изменять степень открытия прохода. Такой тип арматуры также известен как butterfly-клапан.
Конструкция отличается компактными габаритами и небольшой массой, что упрощает монтаж и последующее обслуживание. В открытом положении диск располагается вдоль потока, обеспечивая минимальное сопротивление, а при повороте на 90° полностью перекрывает трубопровод. Задвижки этого типа широко применяются в водоснабжении, вентиляционных системах, нефтегазовой, химической и пищевой промышленности.
Преимущества:
- высокая пропускная способность;
- низкие потери давления;
- быстрое открытие и закрытие;
- возможность дистанционного управления.
Технические характеристики:
- Диск с футеровкой PTFE для повышенной химической стойкости.
- Максимальное рабочее давление - 1,6 МПа.
- Тип присоединения — согласно ГОСТ 12820-80.
Габариты баттерфляй Ду 65 футерованного PTFE
Таблица размеров | |||||||
|---|---|---|---|---|---|---|---|
| Ду, мм | L, мм | A, мм | B, мм | C, мм | H, мм | M, мм | Масса, кг |
| 65 | 46 | 82 | 138 | 126 | 32 | 264 | 4,2 |
Составляющие затвора баттерфляй футерованного PTFE | ||
|---|---|---|
| № | Составляющие | Материал |
| 1 | Корпус | AISI 306 |
| 2 | Диск | AISI 306+PTFE |
| 3 | Вал | AISI 306 |
| 4 | Шпонка | AISI 306 |
| 5 | Уплотняющее кольцо | PTFE |
| 6 | Втулка | бронза |
Доставка из Киева по Украине 1 день.
