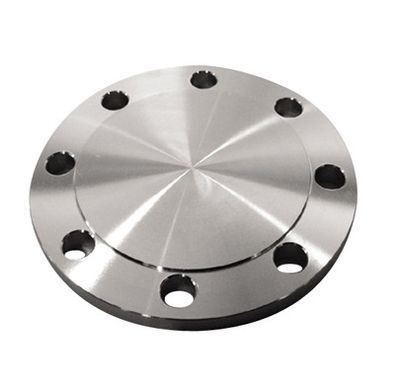

Заглушка фланцевая нержавеющая Ду 150 Ру 10

Артикул fl-nerzh-62

Характеристики

Тип фланца	глухой
Материал фланца	нержавеющая сталь
Марка материала фланца	AISI 304 (08X18H10)
Номинальный диаметр DN (Ду)	150 мм
Номинальное давление PN (Ру)	10 бар
Наружный диаметр фланца	285 мм
Межцентровое расстояние отверстий под крепление	240 мм
Толщина фланца	22 мм
Количество отверстий под крепление	8
Диаметр отверстий под крепление	22 мм
Номинальный диаметр болтов или шипов	М20
Подсоединение к трубе	фланцевое
Особенность конструкции фланца	без центрального отверстия
Стандарт	DIN 2527

3 034.00 грн з ПДВ

Партнёрские цены

Описание

Сфера применения

Простота и надежность глухого нержавеющего фланца AISI 304, либо как его еще часто называют фланцевой заглушки DIN2527 нашла широкое применение в различных областях производства оборудования и промышленности:

при производстве теплообменного оборудования из нержавеющей стали
нефтегазовая и химическая промышленность
теплоэнергетическая промышленность

Чертеж и размеры глухого фланца DIN 2527 PN16

Размеры глухого нержавеющего фланца DIN 2527 AISI 304, AISI316 PN16
Диаметр условный (Dn), мм	Диаметр трубы	Диаметр внешний (D1), мм	Диаметр межосевого расстояния (D2), мм	Толщина фланца (H), мм	Размер крепежа (D3), мм	Кол-во креп. отверстий, шт	Вес одного фланца, кг
150	168,3	285	240	22	22	8	11,5
