Задвижка с обрезиненным клином 30ч39р Ду 50

Фланцевая чугунная защелка 30ч39р с клиновым резиновым затвором изготавливается из литейной арматуры из чугуна марок СЧ20 и ВЧ50. Она обеспечивает перекрытие потока рабочей жидкости при температуре до 130°C. Согласно ГОСТ 9544-2015, этот вид защелок имеет класс герметичности "А". На корпусе задвижек отлиты обозначения диаметра Ду50, 80, 100, 125, 150, 200, 250, 300, 350, 400, 500, 600 мм с номинальным давлением Ру-16 (1,6 МПа).

Особенностью этого затвора является его небольшая строительная длина и малый удельный вес. Благодаря невыдвижному шпинделю конструкция остается компактной. Согласно ДСТУ, конструкция защелки 30ч39р включает: корпус из чугуна марки СЧ20, крышку корпуса, нержавеющий стальной шпиндель, прокладочное уплотнение из паронита, латунную втулку, резиновый запорный клин и штурвал для управления.

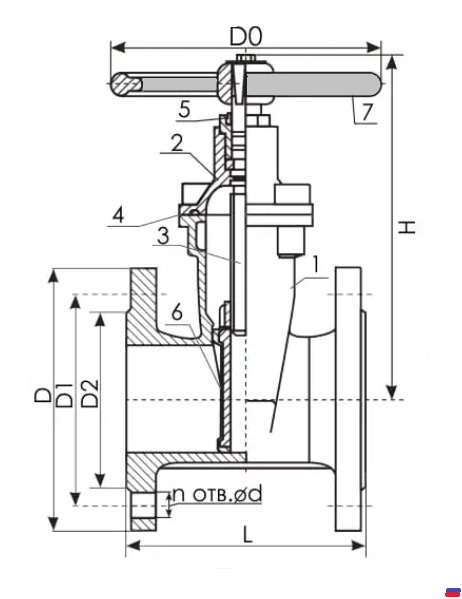

Габариты задвижки с обрезиненным клином 30ч39р Ду 50 Ру 16

1. Корпус марки СЧ20;

2. Крышка корпуса;

3. Шпиндель стальной нержавеющий;

4. Прокладочное паронитовое уплотнение;

5. Втулка из латуни;

6. Клин запорный обеззиненный;

7. Штурвал для управления.

Условия эксплуатации, монтажа и хранения задвижек 30ч39р Pу16:

Последовательность монтажа в трубопровод и ввод в эксплуатацию:

1. Подготовьте необходимые инструменты и ключи. Персонал должен быть снабжен спецодеждой, резиновыми перчатками и защитными очками.
2. Убедитесь, что трубы не имеют дефектов, таких как трещины, вмятины, изгибы или перекосы.
3. Произведите поверхностный осмотр задвижки, проверьте ее на герметичность, снимите торцевые заглушки, поднимите и опустите клин, убедившись в отсутствии заклинивания.
4. Фланцевые клиновые задвижки 30ч39р Ду-50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 600 следует устанавливать на удобных для обслуживания участок.
5. Перед установкой защелки 30ч39р внутренние части корпуса необходимо обезжирить бензином или вайт-спиритом.
6. При монтаже арматуры на трубопроводе убедитесь, что нагрузка на уплотнительную прокладку равномерно распределена, используя динамометрический ключ.
7. После монтажа проверьте герметичность соединений: в случае подтекания между КОФ и паронитовыми или биконитовыми прокладками устраните проблему постепенной подтяжкой болтов.
8. Вращайте маховик задвижки 30ч39р вручную с умеренным усилием, устраняя возможные заедания.
9. Присутствие песка, накипи, мусора и окалины в рабочей среде значительно сокращает срок службы фланцевых защелок.

Хранение:

• Обеспечьте хранение задвижек в сухом помещении с навесом и принудительной вентиляцией, избегая высокой влажности.
• Допускается вертикальное хранение устройства с ограничительными деревянными брусками по бокам.

Купить 30ч39р Ду 50

Купите чугунные клиновые задвижки 30ч39р, поворотные задвижки типа баттерфляй, краны, обратные клапаны из латуни, стали и чугуна с паспортом по выгодной цене от украинских, европейских и китайских производителей. В нашем предложении есть модели с ручным механическим управлением, доступные в Украине. Мы предоставим несколько вариантов на выбор, озвучим преимущества каждого, расскажем о монтажной длине, отзывах, возможных дефектах, детальном разборе конструкции, способах демонтажа старых устройств и монтаже в трубопровод. Также предоставим информацию о размерах, весе, фотографиях партии перед отправкой, схемах установки, стоимости и сроках доставки межфланцевых и фланцевых стальных и чугунных задвижек через САТ, Новую Почту, Деливери. Доставка доступна по Киеву. Наш менеджер сообщит о возможных скидках на комплекты монтажных частей, таких как переходы, муфты, бочки, отводы, резьба, болты, прокладки и соответствующие фланцы. Отправка в день оплаты. Цены по НДС.

Приобретите фланцевые задвижки 30ч39р Ру16 с невыдвижным шпинделем выгодно у компании Гидротерм по актуальной цене.
