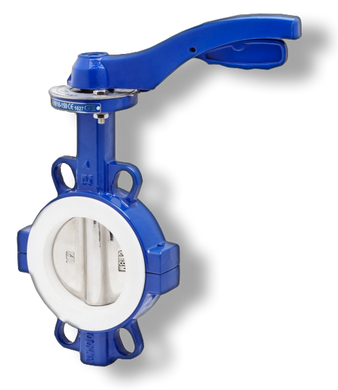

Задвижка Баттерфляй Genebre 2101 с нержавеющим диском Ду 50

Поворотный дисковый затвор

Поворотные дисковые затворы применяются как запорно-регулирующая арматура трубопроводных системах. Основным элементом является диск, установленный на оси, который при вращении перекрывает или открывает проход трубопровода. Такая конструкция позволяет быстро управлять потоком рабочей среды.

Герметичность обеспечивается сочетанием металлического диска и уплотнительных элементов из эластичных или полимерных материалов Уплотнение расположено внутри корпуса и одновременно выполняет функцию прокладки между затвором и фланцами трубопровода

Преимущества

• Небольшие гидравлические потери при прохождении среды
• Быстрое открытие и закрытие благодаря повороту диска
• Надежная герметичность в закрытом положении
• Компактные размеры и малый вес, упрощающие монтаж

Особенности монтажа

При установке межфланцевых затворов Айваз КВ-3 необходимо проверить. свободное движение диска в корпусе. Вал может располагаться горизонтально или вертикально, однако для диаметра DN300 рекомендуется горизонтальное положения. Для стабильной работы узел должен быть установлен без перекосов. и механические нагрузки.

Материалы

• Корпус: чугун ковкий EN-GJS-400
• Диск: нержавеющая сталь AISI 316
• Вал: DN25–DN300 — SS420; DN350–DN600 – SS431
• Тип соединения: безфланцевый (межфланцевый)
• Максимальная рабочая температура: до 180 °C

Области применения

• Системы отопления, вентиляции и кондиционирования
• Водоснабжение и водоочистка
• Промышленные и горнодобывающие предприятия
• Судостроение и буровые установки
• Пищевая и химическая промышленность
• Системы пожаротушения

Затворы могут работать с водой, морской водой, воздухом, газами, пылевоздушными смесями и сточными водами. Рекомендуется управлять использовать редукторные приводы для всех диаметров. Для DN350 и больше редуктор устанавливается обязательно.

Доступные типы приводов

• Ручной привод
• Редукторный повод
• Пневматический привод (одинарного или двойного действия)
• Электропривод с режимом вкл./выкл. и возможностью ручного управления

Габариты затвора баттерфляй  Genebre 2101 с нержавеющим диском Ду 50

Технические характеристики:

Доставка из Киева по Украине 1 день.
