Поворотные дисковые затворы (баттерфляй) используют вращающийся вокруг оси диск для открытия или перекрытия потока в трубопроводе. Герметичность обеспечивается эластичными уплотнительными элементами между диском и корпусом, также выполняющими функцию прокладки между затвором и фланцами трубопровода.
Преимущества:
- Небольшие потери давления при работе.
- Простое открытие и закрытие.
- Надежная герметичность.
- Компактная и легкая конструкция для монтажа.
Перед установкой межфланцевых затворов следует проверить свободный ход диска. Вал может монтироваться горизонтально или вертикально, однако для больших диаметров рекомендуется горизонтальный монтаж.
Материалы:
- Корпус — чугун GG25.
- Диск — ковкий чугун GGG40.3 с никелированным покрытием.
- Вал: для DN25 – DN300 — SS420, для DN350 – DN600 — SS431.
Тип подключения — межфланцевый. Максимальная рабочая температура — до 130 °C.
Область применения:
- Системы отопления, вентиляции и кондиционирования.
- Водоподготовка и водоснабжение.
- Промышленность (горнодобывающая, пищевая, химическая, сахарная).
- Судостроение и буровые установки.
- Системы пожаротушения.

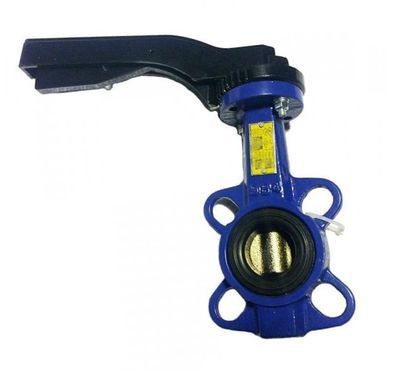

Габариты затвора баттерфляй Ayvaz KV-3 Ду 125

| Ду, мм | A, мм | B, мм | ØС, мм | D, мм | ØG, мм | E, мм | H, шт | ØJ, мм | ØМ, мм | Ød, мм | n x d1, мм |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 125 | 192 | 121,5 | 180 | 56 | 80 | 42 | 14х14 | 70 | 8 | 210 | 8хМ16 |
Технические характеристики:
