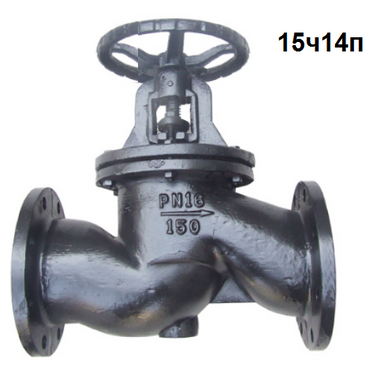

Вентиль фланцевый чугунный 15ч14п PN16
Вентиль 15ч14п PN16 — это проходной запорный фланцевый клапан с чугунным корпусом, предназначенный для надежного перекрытия потока рабочей среды в трубопроводах промышленного и коммунального назначения. Конструкция обеспечивает стабильную герметичность, долговечность и простоту технического обслуживания.
Назначение
Вентиль используется для управления потоками воды, горячей воды, пара, неагрессивных жидкостей и газов в системах теплоснабжения, водоснабжения, энергетических и технологических установках.
Конструктивные особенности
- Классическая проходная конструкция с вертикально подвижным шпинделем
- Металлическое уплотнение затвора для надежного перекрытия потока
- Сальниковое уплотнение шпинделя
- Фланцевое подсоединение для герметичного монтажа в трубопровод
- Ремонтопригодная конструкция с доступными узлами обслуживания
Материалы
- Корпус, крышка, гайка накидная, маховик-чугун
- Золотник, шпиндель, втулка сальника – сталь 10кп или сталь 20
- Сальник-фторопласт Ф-4
- Уплотнительное кольцо | выполнение «бр» - латунная наплавка
- Прокладка-паронит ПОН-Б
Технические характеристики
| Тип арматуры | Запорный проходной вентиль |
| Номинальное давление | PN16 (1,6 МПа) |
| Условный проход | DN 15 – 200 мм |
| Тип подключения | Фланцевый |
| Рабочая среда | вода, горячая вода, пар, неагрессивные жидкости и газы |
| Температура среды | до +225°C (в зависимости от выполнения) |
| Монтажное положение | любое, с доступом для обслуживания |
Преимущества
- Стабильная герметичность перекрытия
- Прочный чугунный корпус
- Устойчивость к температурным нагрузкам
- Длительный ресурс эксплуатации
- Простота монтажа и обслуживания
Сферы применения
Вентиль 15ч14п широко используется в системах теплоснабжения, котельных установках, водопроводных сетях, на промышленных предприятиях и объектах коммунальной инфраструктуры.
Основные компоненты
Запорный клапан состоит из следующих основных компонентов и узлов:
- Корпус
- Крышка
- Золотник
- Гайка накидная
- Маховик
- Шпиндель
- Кольцо уплотнительное
- Прокладка
- Втулка сальника
- Сальник
Основные технические данные и характеристики клапанов запорных чугунных фланцевых 15ч14п(15ч14бр):
- Номинальный диаметр DN,(Ду) мм- 150;
- Давление номинальное не более МПа (кг/см2)- 1.6 (16);
- Температура рабочей среды, t º С- 220 ;
- Масса кг, не более.- 58 ;
- Рабочая среда- вода, пар;
- Герметичность затвора ГОСТ9544-93- по классу С
Основные размеры клапанов запорных чугунных фланцевых 15ч14п, 15ч14бр, мм.
| DN | L | D | D1 | D2 | d | b | H | n |
| 150 | 480 | 280 | 240 | 212 | 22 | 25 | 532 | 8 |
