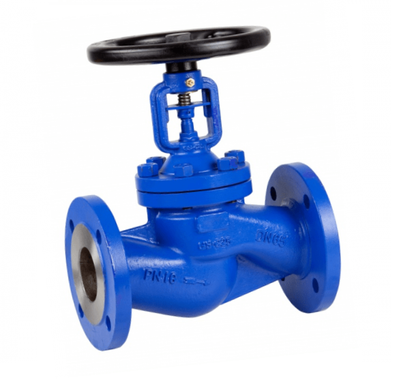

Сильфонный запорный вентиль серии 2231 от Genebre предназначен для надежного перекрытия потока рабочей среды в трубопроводных системах с повышенными требованиями к герметичности. Конструкция с металлическим сильфоном полностью исключает утечку через шток, что обеспечивает высокий уровень безопасности и долговечность эксплуатации.
Вентиль изготовлен из углеродистой стали WCB и оснащен фланцевыми подсоединениями по стандарту EN 1092 PN16. Уплотняющие поверхности затвора и седла имеют наплавку из нержавеющей стали, что повышает износостойкость и стабильность работы при высоких температурах.
Конструкция подразумевает неподвижный шток, индикатор положения, эргономичный маховик и систему смазки узлов, что обеспечивает удобство обслуживания и длительный ресурс работы. Вентиль рассчитан на рабочее давление до 16 бар и температуру от −20 °C до +350 °C.
Модель применяется в системах транспортировки пара, термального масла и других высокотемпературных сред, а также может использоваться в вакуумных установках.
Основные преимущества
- сильфонное уплотнение — полная герметичность штока
- фланцевое присоединение EN 1092 PN16
- прочный корпус из углеродистой стали WCB
- износостойкие уплотняющие поверхности из нержавеющей стали
- работа при температуре до +350 °C
- надежная работа в системах пара и термального масла
Основные материалы сильфонного вентиля&Genbre 2231 Ду 25
| № | Наименование | Материал |
| 1 | Корпус | Сталь (1.0402) |
| 2 | Диск | Нерж. сталь |
| 3 | Шпилька | Нерж. сталь |
| 4 | Сильфон | Нерж. сталь |
| 5 | Уплотнение корпуса | Нерж. сталь + Графит |
| 6 | Болт | Сталь |
| 7 | Гайка | Сталь |
| 8 | Крышка | Сталь (1.0402) |
| 9 | Набивка | Графит |
| 10 | Гайка | Нерж. сталь |
| 11 | Шпилька | Нерж. сталь |
| 12 | Указатель | Сталь |
| 13 | Шток | Нерж. сталь |
| 14 | Гайка | Латунь |
| 15 | Штурвал | Сталь |
| 16 | Заглушка | Сталь |
ОСНОВНЫЕ ПАРАМЕТРЫ
| Модель | Размер | DN | A | D | L | V | Вес (гр) |
| 2231 06 | 1″ | 25 | 220 | 115 | 160 | 140 | 6.3 |
