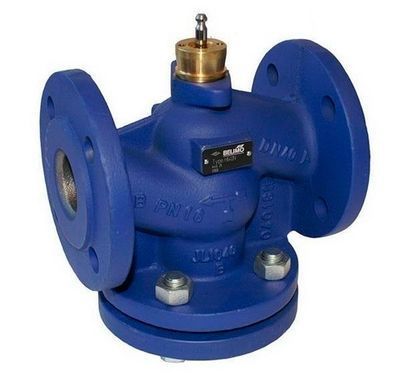

Седловой клапан 2-х ходовой фланцевый Ду 25 PN16 Belimo H625N

Седельный клапан H625N (PN16, 2-ходовой, фланцевый)

2-ходовой фланцевый седельный клапан Belimo серии H6..N PN16 предназначен для высокоточной регулировки потока тепло- и хладоносителя в водяных контурах систем отопления, вентиляции и кондиционирования (HVAC). Клапан обеспечивает стабильную работу гидравлических систем, энергоэффективное управление теплообменом и надежный контроль расхода рабочей среды в инженерных сетях зданий.

Принцип работы

Регулирование расхода среды осуществляется за счет изменения проходного сечения клапана. Рабочим элементом является профилированный конус, который перемещается вдоль оси седла и изменяет площадь протока. Перемещение конуса обеспечивается линейным электроприводом, который управляется стандартным аналоговым сигналом (например 0-10 В или 4-20 мА) или по 3-точечной схеме управления.

При поступлении управляющего сигнала электропривод преобразует электрическую энергию в поступательное механическое движение штока. Шток передает усилие на конус плавно перемещаемого клапана в пределах рабочего хода, устанавливая необходимую пропускную способность (kvs). Благодаря равнопропорциональной характеристике регулирования расход меняется стабильно и прогнозируемо по всему диапазону управления.

Герметичность перекрытия обеспечивается точным прилеганием конуса к седлу, а конструкция корпуса оптимизирует гидравлический поток, уменьшая турбулентность, шум и гидравлические потери. Клапан может работать в режиме плавной регулировки или позиционирования для поддержания заданных параметров температуры или расхода.

Швейцарское качество производства

Клапаны Belimo разработаны и производятся в соответствии с высокими стандартами швейцарской инженерии. Контроль качества материалов, точность механической обработки и ресурсные испытания гарантируют долговечность и стабильность характеристик на протяжении всего срока эксплуатации.

Производство базируется на принципах точного машиностроения, автоматизированного контроля геометрии деталей и многоуровневом тестировании герметичности и гидравлических параметров. Это обеспечивает надежную работу клапана в условиях переменных температур, перепадов давления и длительных эксплуатационных нагрузок.

Основные преимущества

• высокоточная регулировка расхода теплоносителя;
• равнопропорциональная характеристика изменения потока;
• стабильная работа в системах HVAC;
• фланцевое присоединение PN16;
• совместимость с электроприводами Belimo;
• долговечность и надежность швейцарского производства;
• возможность ручного управления сервоприводом.

Седельный клапан Belimo H6..N PN16 является профессиональным решением для автоматизированной регулировки гидравлических процессов в современных инженерных системах.

Основные характеристики:

• Тип: 2-ходовой фланцевый клапан
• Диаметр (DN): 25
• Пропускная способность полностью открытого клапана (kvs) 10,0 м3/год
• Тиск PN16
• Максимальная температура: 120°C
• Материал корпуса: GG25 (чугун) для DN 15-100
• Уплотнение штока: EPDM (DN 15-100
• Тип управления: Электропривод линейного действия

Особенности:

• Подходит для систем отопления и вентиляции.
• Может работать в двухпозиционном или аналоговом режиме.
• Имеет равнопроцентную характеристику регулирования потока.
• 2-ходовой клапан может быть превращен в 3-ходовойпутём удаления заглушки с порта В.

Применение:

• Водяные контуры установок подготовки воздуха.
• Водяные контуры отопительных систем.

Габариты седлового трехходового клапана Belimo H6 Ду 25

Седельный клапан H6..N — это надежное решение для автоматического регулирования потоков в инженерных системах зданий.
