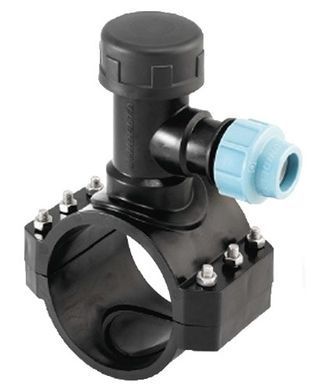

Хомутовый отвод на напорные трубы Unidelta Ду 110х25 мм

Хомутовый отвод 25 мм на напорные трубы Ду 110  (врезка под давлением)

Хомутовый отвод Unidelta – это высококачественный фитинг, предназначенный для создания дополнительных ответвлений в трубопроводах без остановки подачи воды. Благодаря технологии врезки под давлением этот фитинг позволяет быстро и надежно подключать новых потребителей или оборудования к существующим магистралям.

Основные особенности:

✅ Врезка под давлением – монтаж возможен без прекращения подачи воды, что снижает затраты на эксплуатацию и ремонт.
✅ Материалы высокого качества – корпус изготовлен из прочного полипропилена (PP) или полиэтилена высокой плотности (HDPE), что обеспечивает стойкость к коррозии и механическим нагрузкам.
✅ Надежная герметизация – уплотнительные резиновые кольца (EPDM) обеспечивают герметичность и защиту от протечек.
✅ Широкий диапазон применения – подходит для полиэтиленовых (ПЭ), ПВХ и других типов напорных труб.
✅ Простой монтаж – установка осуществляется с помощью болтов без сложного оборудования.

Монтаж врезки для ПЭ трубы под давлением

Процесс монтажа хомутовой врезки Unidelta (врезка под давлением)

На фото представлен пошаговый процесс установки хомутового отвода Unidelta на напорную трубу без остановки подачи воды.

Шаг 1: Подготовка комплектующих

Распаковываются все необходимые элементы: хомут, болты, прокладки, резьбовое соединение и специальная врезная система.

Шаг 2: Установка хомута на трубу

Хомут устанавливается на трубопровод и фиксируется верхней и нижней частями, после чего затягивается болтами для надежной герметизации.

Шаг 3: Выравнивание и фиксация хомута

Монтажник выравнивает хомут, чтобы обеспечить правильное положение будущего отвода. Болты равномерно затягиваются во избежание перекосов.

Шаг 4: Подключение отводной трубы

К отводному патрубку хомута подсоединяется выходная труба, которая будет использоваться для подключения к другой системе.

Шаг 5A: Проверка отверстия в трубе под давлением

С помощью специального инструмента производится врезка без остановки подачи воды. Это позволяет сделать отверстие в стенке трубы, не нарушая целостность системы.

Шаг 5B: Отвод

На иллюстрации показано минимальное отступление трубы после врезки (112 мм), что важно для правильного подключения трубопровода.

Шаг 6: Завершение монтажа

После выполнения врезки специальный запорный механизм хомута закрывает доступ к трубе, предотвращая утечки.

Шаг 7: Открытие потока

Последний этап – постепенное открытие потока через врезку для проверки герметичности и работоспособности соединения.

Вывод

Хомутовый отвод Unidelta позволяет выполнять врезку в трубопровод без необходимости остановки системы, что значительно упрощает монтаж и снижает эксплуатационные расходы.

Области применения:

🔹 Водоснабжение (городские и сельские сети)
🔹 Ирригационные системы
🔹 Промышленные трубопроводы
🔹 Системы водоотвода

Доступные размеры:

🔸 Диаметр трубы: 110-160 мм
🔸 Диаметр отвода: 20-32 мм

Хомутовый отвод Unidelta – это эффективное решение для быстрого, надежного и герметичного подключения к действующему трубопроводу без остановки потока!
