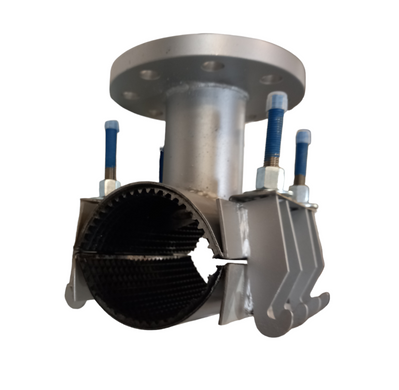

Хомут врезной 155-175/300 фланцевый отвод Ду 80

если нет в наличии - производство 2-3 дня

Хомут врезной 155-175 длиной 300 мм с фланцевым отводом Ду 80

Врезной хомут с фланцевым отводом  — это специальный трубопроводный фитинг, предназначенный для организации точечного подключения к уже смонтированной магистрали без демонтажа труб. Он применяется для создания надежного резьбового отвода под фитинги или оборудование в водопроводных системах с минимальными монтажными усилиями.

Назначение и область применения

Этот хомут используется для врезок в наземные, надземные и подземные трубопроводы, изготовленные из различных материалов: чугунных, стальных, стальных полиэтиленовых покрытий, полиэтиленовых (PE), ПВХ, армированного стеклопластика и асбестоцемента. Он предназначен для подключения к трубопроводам, транспортирующим воду, питьевую воду и другие нейтральные жидкости.

Конструкция и материалы

Корпус хомута изготовлен из нержавеющей стали (08Х18Н10 или AISI 304) с аргоном сваренными швами и химической пассивацией для повышения коррозионной стойкости. Внутри расположено EPDM-уплотнение с «вафельной» структурой, обеспечивающей надежное прилегание к поверхности трубы и длительную герметичность.

Технические характеристики

• Диапазон наружного диаметра трубы: 155 — 175 мм.
• Длина хомута: 300 мм. (можем изготовить другую длину)
• Фланцевый отвод: Ду 80.
• Тип подключения: обжимное/фланцевое.
• Номинальное давление: PN 16 (16 бар).
• Рабочая среда: вода, питьевая вода, нейтральные жидкости.
• Температурный диапазон резинового уплотнения EPDM: примерно от -20 °C до +130 °C.
• Материал корпуса: нержавеющая сталь с высокой коррозионной стойкостью.
• Производство: Украина.

Преимущества и особенности

• Безсварное подключение к действующим трубопроводам без остановки системы.
• Широкий диапазон диаметров для различных типов труб.
• Высокая надежность и долговечность благодаря качественным материалам и уплотнению.

Этот хомут идеально подходит для сантехнических работ, монтажа дополнительных отводов под арматуру или оборудование, а также для модернизации и расширения существующих водопроводных сетей.

Соответственно хомуты могут производиться 1-замковыми и 2-замковыми. Если хомут 1-замковый, то количество замковых частей составляет 1, если хомут 2-х замковый, то количество замковых частей составляет 2 (Рис. 1).
Внутренний нахлест резины от Ду 300 мм и более

Резиновое уплотнение (11) с внутренней поверхностью типа "вафля", в которое впрессованный вкладыш из нержавеющей стали, изготовлено из этилен-пропиленового каучука (EPDM). Размер одной ячейки "вафли" уплотнение – 5х5 мм. Толщина уплотнения – 6 мм (по требованию заказчика может быть увеличена до 8 мм). Уплотнение крепится к внутренней стенке бандажа с помощью специального клея или армированной клейкой ленты. Уплотнение является цельным листом.

Для каждой замковой части количество накидных скоб при длине хомута 150-500 мм составляет 1 шт. Количество гаек, шайб и колпачков соответствует числу шипов. Для однозамковых хомутов с длиной 150 мм и 200 мм количество шипов составляет – 2 шт., 300 мм –; 3 шт., 400 мм –; 4 шт., 500 мм = 5 шт. Для двухзамочных хомутов количество шипов, а вместе и количество гаек, шайб и колпачков удваивается.

Хомутовые врезки диаметром до 300 мм прижимаются встык. Диаметром более 300 мм дополнительно оснащается вкладышем с внутренним нахлестом.

Резиновое уплотнение (6) с внутренней поверхностью типа "вафля", в которое впрессован вкладыш из нержавеющей стали, изготовлено из этилен-пропиленового каучука (EPDM). Размер одной ячейки "вафли" уплотнения – 5х5 мм. Толщина уплотнения – 6 мм (по требованию заказчика может быть увеличена до 8 мм). Уплотнение крепится к внутренней стенке бандажа с помощью специального клея или армированной клейкой ленты. Уплотнение является цельным листом.

Для каждой замковой части количество накидных скоб при длине хомута 150–500 мм составляет 1 шт. Количество гаек, шайб и колпачков соответствует числу шипов. Для однозамковых хомутов с длиной 150 мм и 200 мм количество шипов составляет – 2 шт., 300 мм – 3 шт., 400 мм – 4 шт., 500 мм = 5 шт. Для двухзамковых хомутов количество шипов, а вместе и количество гаек, шайб и колпачков удваивается.

1. Бандаж

2. Накидная скоба

3. Гайка

4. Шайба

5. Защитный колпачек

6. Резиновое уплотнение

7. Шпилька

8. Замковая пластина

9. Направляющий упор

10. Отвод

11. Фланец

Хомут изготовлен в соответствии с действующей технической документацией производителя и отвечает требованиям ГОСТ 24138-80. Общая комплектность изделия: хомут в собранном виде – 1 шт., паспорт – на партию 1 шт.
