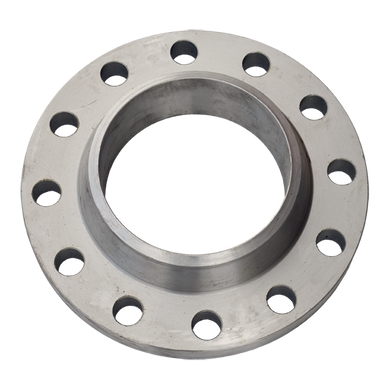

Сфера применения воротниковых фланцев
Высокое рабочее давление позволяет использовать воротниковый фланец ГОСТ 12821-80 на особо ответственных участках:
- нефтегазовая и химическая промышленность
- оборонная и судостроительная промышленность
- атомная промышленность
- производство запорно-регулирующей арматуры
- производство емкостного, насосного и другого оборудования
Розмер и чертеж воротникового фланца ГОСТ 12821-80
Размеры воротникового фланца ГОСТ 12821 Ду 500 Ру 25 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Ду, мм | (D1), мм | b, мм | h4, мм | d1, мм | D, мм | D2, мм | n, шт | Болти і шпильки | Вага, кг |
| 500 | 650 | 38 | 90 | 501 | 710 | 585 | 20 | М30 | 70,97 |
Ду – диаметр условный;
D1 – межцетровое расстояние отверстий крепления;
b – толщина фланца;
h4 - толщина фланца с шейкой под приварку;
d1 – внутренний диаметр фланца;
D – внешний диаметр фланца;
D2 – диаметр прижимной поверхности (зеркала);
n – количество отверстий под шпильки или болты.
Отправляем из Киева в день оплаты. Доставка в Ваш город 1 день. Цены с НДС.
