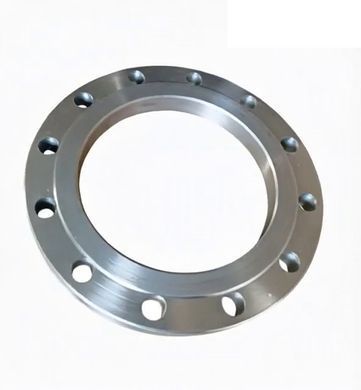

Фланец стальной плоский Ду 200 Ру 25

Плоский стальной приварной фланец является элементом трубопроводной арматуры, который используется для надежного соединения стальных труб между собой или с запорной арматурой. Его устанавливают у промышленных системах подачи пара, воды, газа и сетей отопления. Стальные фланцы применяются для монтажа фланцевых защелок, фильтров грубой очистки, дисковых затворов «баттерфляй», шаровых фланцевых клапанов, а также фланцевых кранов, вентилей и другой регулирующей арматуры, также представленной на нашем сайте.

Фланец стальной ГОСТ 12820-80 изготавливаются методом литья диаметром от 10 до 1000 мм. Фланцы произведены из марки стали ст.20. Они обладают высокой устойчивостью к коррозии и воздействию агрессивных сред. Фланец стальной является самостоятельным элементом трубопровода, к нему применяются следующие крепежные элементы: болты, гайки, шайбы, прокладки беконитовые и паронитовые.

Таблица с размерами плоского фланца Ду 200 Ру 25 бар

• D — наружный диаметр фланца - 360 мм;
• D1 — межцентровое расстояние крепежных отверстий - 310 мм;
• D2 — диаметр прижимной поверхности (зеркала) - 278 мм;
• db — внутренний диаметр фланца - 222 мм;
• b — толщина фланца - 29 мм;
• d — диаметр отверстий под болты или шпильки - 26 мм;
• n — количество крепежных отверстий - 12 шт;
• Вес стального фланца - 13,34

Плоский стальной приварной фланец является элементом трубопроводной арматуры, который используется для надежного соединения стальных труб между собой или с запорной арматурой. Его устанавливают у промышленных системах подачи пара, воды, газа и сетей отопления. Используется для установки фланцевых задвижек, фланцевых фильтров грубой очистки, задвижек Батерфляй, шаровых фланцевых клапанов, фланцевых кранов и вентилей и другой регулирующей арматуры.

Стальные фланцы по ГОСТ 12820-80 изготавливаются методом литья диаметром от 10 до 1000 мм. Фланцы произведены из марки стали ст.20. Они обладают высокой устойчивостью к коррозии и воздействию агрессивных сред. Стальной фланец является самостоятельным элементом трубопровода, к нему применяются следующие крепежные элементы: болты, гайки, шайбы, прокладки беконитовые и паронитовые.

Сварка плоского фланця

Сварка плоских фланцев выполняется с внешней и внутренней стороны с использованием угловых сварных швов. Для предотвращения повреждений поверхности фланца во время сварки важно обеспечить зазор в 3 мм между концом трубы и внутренней кромкой фланца.

/>

Таблицы с размерами фланцев можно скачать здесь

Постоянным клиентам - специальная оптовая цена
