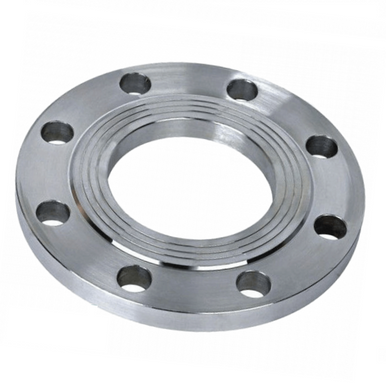

Фланец плоский нержавеющий ГОСТ 12820-80 Ду 125 (133) Ру 16

Размеры плоского фланца Ду 125 Ру 16 бар

Ду D, мм D1, мм D2, мм db, мм b, мм d, мм n, шт Масса, кг 125 245 210 184 135 25 18 8 6,38



• D — наружный диаметр фланца - 245 мм;
• D1 — межцентровое расстояние крепежных отверстий - 210 мм;
• D2 — диаметр прижимной поверхности (зеркала) - 184 мм;
• db — внутренний диаметр фланца - 135 мм;
• b — толщина фланца - 25 мм;
• d — диаметр отверстий под болты или шпильки - 18 мм;
• n — количество крепежных отверстий - 8 шт;
• Вес стального фланца - 6,38 кг



Фланец плоский нержавеющий приварной - часть стального трубопровода, предназначенная для соединения стальных труб с запорным клапаном или другими трубами в промышленных системах паропровода, водоснабжения, газоснабжения и отопления. Используется для установки фланцевых задвижек, фланцевых фильтров грубой очистки, задвижек Батерфляй, шаровых фланцевых клапанов, фланцевых кранов и вентилей и другой регулирующей арматуры.



Нержавеющие фланцы по ГОСТ 12820-80 изготавливаются методом литья диаметром от 10 до 1000 мм. Фланцы произведены из марки стали AISI 304 Они обладают высокой устойчивостью к коррозии и воздействию агрессивных сред. Стальной фланец является самостоятельным элементом трубопровода, к нему применяются следующие крепежные элементы: болты, гайки, шайбы, прокладки беконитовые и паронитовые.



Таблицы с размерами фланцев можно скачать здесь
