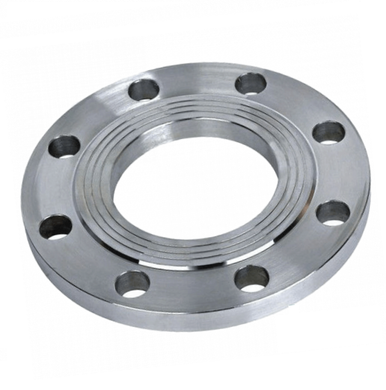

Фланец плоский нержавеющий ГОСТ 12820-80 Ду 100 (108) Ру 10

Размеры фланца плоского Ду 100 Ру 10 бар

• D — наружный диаметр фланца - 215 мм;
• D1 — межцентровое расстояние крепежных отверстий - 180 мм;
• D2 — диаметр прижимной поверхности (зеркала) - 158 мм;
• db — внутренний диаметр фланца - 110 мм;
• b — толщина фланца - 19 мм;
• d — диаметр отверстий под болты или шпильки - 18 мм;
• n — количество крепежных отверстий - 8 шт;
• Вес стального фланца - 3,96 кг

Фланец плоский нержавеющий приварной - часть стального трубопровода, предназначенная для соединения стальных труб с запорным клапаном или другими трубами в промышленных системах паропровода, водоснабжения, газоснабжения и отопления. Фланец сталь используется для установки фланцевых задвижек, фланцевых фильтров грубой очистки, задвижек Батерфляй, шаровых фланцевых клапанов, фланцевых кранов и вентилей и другой регулирующей арматуры.

Фланец стальной ГОСТ 12820-80 изготавливается методом литья диаметром от 10 до 1000 мм. Фланцы произведены из марки стали AISI 304 Они обладают высокой устойчивостью к коррозии и воздействию агрессивных сред. Фланец стальной является самостоятельным элементом трубопровода, к нему применяются следующие крепежные элементы: болты, гайки, шайбы, прокладки беконитовые и паронитовые.

Таблицы с размерами фланцев можно скачать здесь
