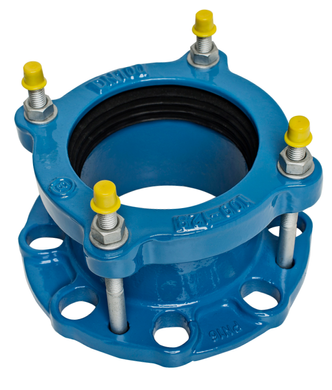

Адаптер фланцевий чавунний універсальний Blucast Ду 50 (57-74)

Blucast виготовляє універсальний фланцевий перехідник з чавуну DN 50, призначений для приєднання труб із зовнішнім діаметром у діапазоні DE 59–72 мм. Виріб забезпечує надійне та герметичне з’єднання трубопроводів без застосування зварювання.

Призначення та сфера використання

Універсальний фланцевий адаптер застосовується в сталевих або чавунних трубопровідних системах для монтажу запірної та регулюючої арматури, а також для з’єднання окремих ділянок трубопроводу, що транспортують рідини, зокрема воду. Перехідник використовується в мережах господарсько-питного водопостачання та дозволяє з’єднувати труби з різних матеріалів.

Такі адаптери є оптимальним рішенням у випадках, коли неможливо або недоцільно використовувати приварні сталеві фланці. Завдяки конструктивним особливостям і профільному гумовому ущільненню забезпечується міцне та довговічне з’єднання без виконання зварювальних робіт.

Конструкція та матеріали

Фланцевий перехідник підходить для монтажу на чавунні та сталеві труби. Корпус виготовлений із високоміцного чавуну EN-GJS-500-7 та має захисне полімерно-порошкове покриття товщиною не менше 250 мкм, що забезпечує ефективний захист від корозії.

Кріпильні елементи (болти, гайки, шайби) виконані з вуглецевої сталі класу міцності 8.8 з гарячим цинкуванням. Робочий тиск виробу становить PN16 (16 бар), а допустимий температурний режим експлуатації — від 0 до +70 °C.

Конструктивно перехідник складається з двох чавунних елементів EN-GJS-500-7. Фланець з отворами стандарту PN10/PN16 з’єднується з відповідною частиною за допомогою болтів М12. Рекомендований момент затягування — 62–78 Н·м, допустиме кутове відхилення — не більше 4°.

Герметичність з’єднання забезпечується ущільнювальними елементами з EPDM-гуми, стійкої до впливу води та робочих середовищ. Поверхня виробу покрита антикорозійним епоксидним шаром товщиною 250 мкм (колір RAL 5015).

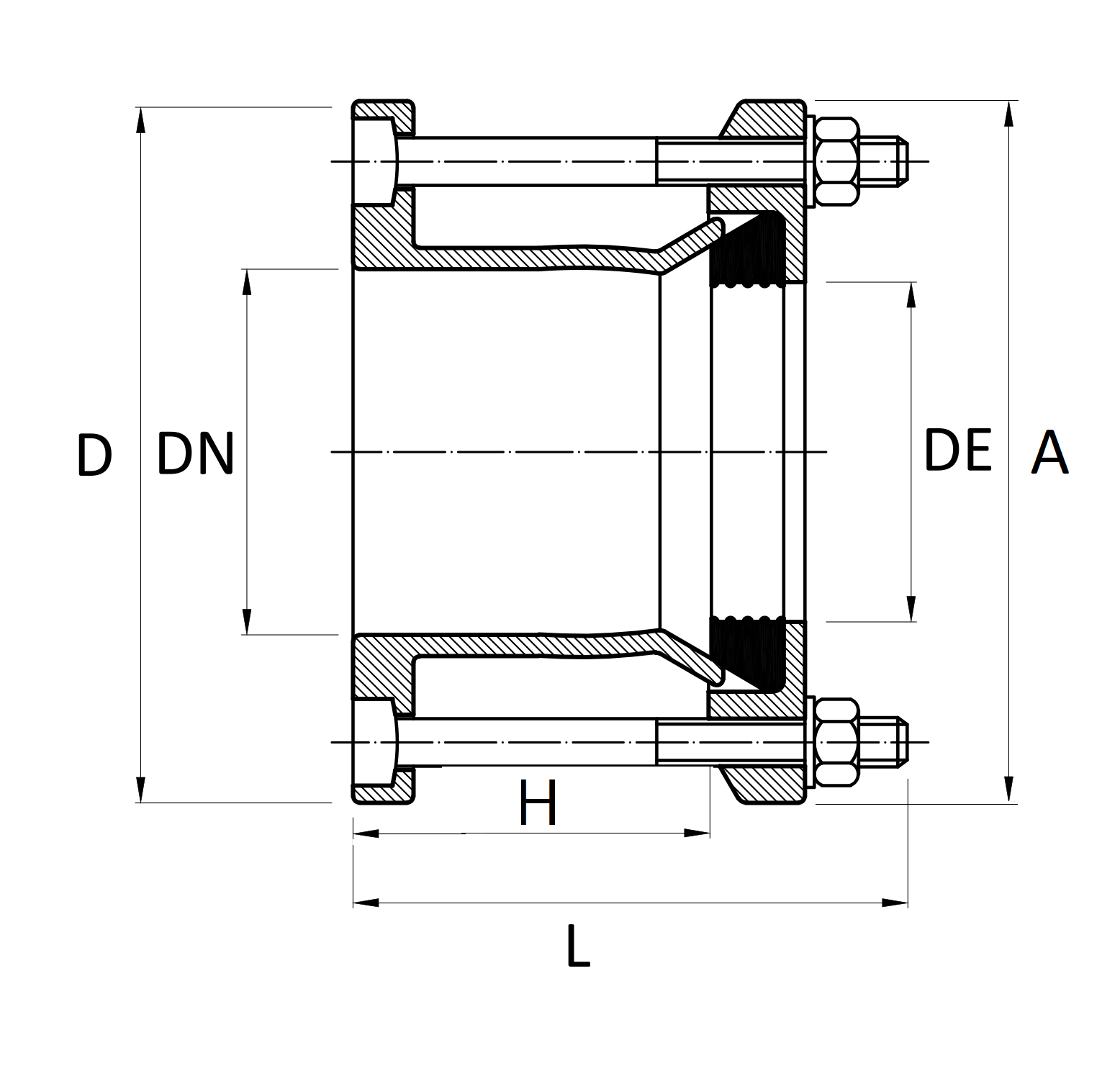

Габаритні розміри універсального адаптера Ду 50

Детальні технічні характеристики та розміри див. у каталозі трубопровідної арматури Blucast, що надається нижче.

Блукаст — авторитетний європейський виробник, продукція якого вирізняється стабільною якістю та високою надійністю. Вироби компанії відповідають чинним технічним вимогам, відзначаються точною геометрією та прогнозованими експлуатаційними показниками, завдяки чому широко застосовуються в професійних інженерних і промислових системах.
