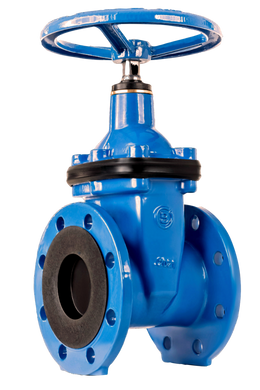

Засувка з гумовим клином Blucast Ду 50

−2%

Характеристики

Приєднання	фланцеве
Номінальний діаметр DN (Ду)	50 мм
Номінальний тиск PN (Ру)	16 бар
Монтажна довжина	150 мм
Матеріал корпусу	чавун
Тип засувки	клинова
Конструкція затвора Однодискові затвори — це затвор, виготовлений, як одна деталь. Існує конструкція, яка виконана у вигляді ножа. Така конструкція використовується, коли в робочому середовищі є великий вміст великих часток. Дводисковий клиновидний затвор — це затвор, який утворюється з двох дисків, розташованих під кутом. В залежності від умов роботи диски скріпляються жорстко або пружним елементом. Дводискові паралельні затвори — це затвори в яких поверхні ущільнювачів затвора розміщено паралельно. Прогумований клин засувки — клин засувки, який покритий спеціальним видом гуми, який може щільно прилягати до сідел засувки, що здешевлює виготовлення виробу.	прогумований клин
Конструкція шпинделя Засувки з висувним штоком (шпинделем) характеризуються зменшеною металоємністю, але їхня конструкція передбачає більшу будівельну висоту. Шток засувки, що не висувається — конструкція, коли гайку на штоці жорстко закріплюють всередині корпусу засувки. По цій причині частина рухомих деталей знаходиться у робочому середовищі, що може скоротити час безаварійної роботи засувки.	не висувається
Керування	ручне
Матеріал ущільнення	EPDM (синтетична гума)
Максимальна температура	70°С
Кількість отворів під кріплення	4
Діаметр отворів під кріплення	19 мм
Робоче середовище	вода, вода питна
Маркування	Blucast F4
Виробник	Blucast
Країна виробника	Литва
Вага	10,6 кг

4 149.00 грн з ПДВ

4 250.42 грн з ПДВ

Партнерські ціни

Опис

Призначення

Засувка фланцева для питної води та нейтральних рідин до + 70° C

Особливості

Невисувний шток із нержавіючої сталі
Повнопрохідний канал
Низький момент закриття
Закриття за годинниковою стрілкою
Не потребує обслуговування
Направляючий клин дозволяє правильну герметизацію
100% водонепроникність
Гайка клина може бути замінена під тиском
Немає зон утримання

Технічні характеристики

Дизайн, що відповідає стандартам EN1074 та EN1171.
Габаритні розміри відповідають EN558-1 (серія 14) та DIN 3202 (F4).
Фланцеві сполуки згідно з EN1092-2: PN10 та PN16.
Максимальний робочий тиск: PN16/16 бар. Робоча температура: від 0 ° C до +70 ° C.
Клин з EPDM повністю вулканізований відповідно до EN681.
Використовуються болти із нержавіючої сталі.
Колірна обробка відповідно до RAL5015.
Товщина епоксидного порошкового покриття не менше 250 мкм.
Доступні розміри DN1600.

Розміри засувки з гумовим клином Blucast Ду 50

Задвижка с обрезиненнім клином Блукаст

DN	L, мм	H, мм	H1, мм	D, мм	D1, мм	D2, мм	SQ, мм	Вага, кг
50	150	230	312,5	165	125	99	14	9
