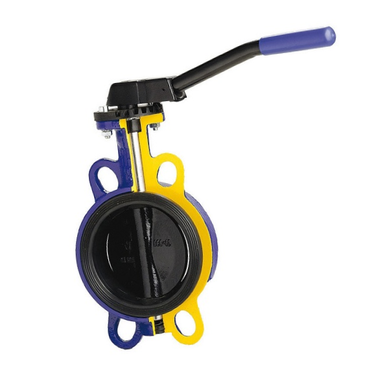

Поворотний дисковий затвор оснащений обертовим диском, який розміщений на осі всередині корпусу та виконує функцію запірного елемента. Під час повороту диск відкриває або перекриває прохід трубопроводу, забезпечуючи надійне регулювання потоку середовища. Для герметизації використовуються еластичні або полімерні ущільнення, що одночасно виконують роль прокладки між затвором і трубою.
Сфера застосування
- системи подачі гарячої та холодної води;
- повітряні та інші неагресивні середовища;
- промислові теплові установки;
- енергетика;
- суднобудування та сервіс суден;
- робота з водою, гарячою водою до 110°C (короткочасно до 120°C), пропіленгліколем, слабкими кислотами та нейтральними рідинами.
Габарити затвора батерфляй Zetkama 497 з чавунним диском Ду 250
| DN, мм | DN, дюйм | А, мм | B, мм | D, мм | ØC, мм | E, мм | F, шт | ØG, мм | ØJ, мм |
|---|---|---|---|---|---|---|---|---|---|
| 250 | 275 | 203 | 68 | 315 | 44 | 507 | 150 | 125 |
Переваги
- мінімальні втрати тиску завдяки ефективному проходу потоку;
- зручне керування за рахунок обертання диска;
- надійна герметичність у закритому положенні;
- компактні габарити та невелика вага;
- простий монтаж у трубопровідні системи.
Особливості монтажу
Під час встановлення міжфланцевого затвора необхідно перевірити вільне обертання диска. Допускається горизонтальне розташування валу. Детальні рекомендації наведені в технічній документації виробу.
Матеріали
- Корпус: чавун EN-GJS-400-15
- Ущільнення: EPDM
- Шток: AISI 416
Типи приводів
- ручний;
- редукторний;
- пневматичний (одинарної дії);
- пневматичний (подвійної дії);
- електричний привід з можливістю ручного керування.
Для отримання повної інформації рекомендується ознайомитися з технічною документацією та інструкціями з монтажу й експлуатації виробу.
Доставка з Києва по Україні 1 день.
