Вентиль чавунний фланцевий 15ч14бр Ду 200

Артикул 15ch14br-6

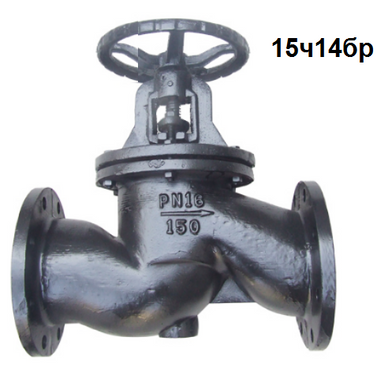

  • Вентиль чавунний фланцевий 15ч14бр Ду 200 15ch14br-6 фото
Характеристики
Приєднання фланцеве
Номінальний діаметр DN (Ду) 200 мм
Номінальний тиск PN (Ру) 16 бар
Монтажна довжина 600 мм
Матеріал корпусу чавун
Матеріал ущільнення бронза
Максимальна температура робочого середовища 220°С
Робоче середовище вода, пар, нейтральне середовище
Особливість вентиля

Прохідний — до цієї категорії належать всі вентилі, в яких приєднувальні патрубки розташовані паралельно і перебувають на осі руху робочого середовища.

Прямоточний — категорія прохідних вентилів, в яких шток запору розташований під гострим кутом відносно осі руху робочого середовища, що дозволяє помітно зменшити гідравлічний опір.

Кутовий — в вентилях цього типу приєднувальні патрубки розташовані під кутом 90 ° по відношенню один до одного.

Голчастий — відмінність вентиля полягає в конструкції його затвору. Його виконують у формі конусоподібного циліндру, який в процесі експлуатації переміщається уздовж ущільнення сідла.

 Вентиль з сильфонним ущільненням — такі вентилі обладнують  дуже надійними ущільненнями, які витримують збільшене число робочих циклів, та значні температурні перепади.

 прохідний
Управління ручне
Країна виробника КНР
Кількість отворів під кріплення 8
Діаметр отворів під кріплення 22 мм
Маркування 15ч14бр
18 812.00 грн з ПДВ
Порівняти
Увійдіть на сайт щоб
додати товар до списку бажань
Купити
Партнерські ціни
Опис

Вентиль фланцевий чавунний 15ч14бр PN16

Вентиль 15ч14бр PN16 — це запірний прохідний фланцевий клапан із чавунним корпусом, призначений для надійного перекриття потоку робочого середовища в трубопроводах промислового та комунального призначення. Конструкція забезпечує стабільну герметичність, довговічність і простоту технічного обслуговування.

Призначення

Вентиль використовується для керування потоками води, гарячої води, пари, неагресивних рідин та газів у системах теплопостачання, водопостачання, енергетичних і технологічних установках.

Конструктивні особливості

  • Класична прохідна конструкція з вертикально рухомим шпинделем
  • Металеве ущільнення затвора для надійного перекриття потоку
  • Сальникове ущільнення шпинделя
  • Фланцеве приєднання для герметичного монтажу в трубопровід
  • Ремонтопридатна конструкція з доступними вузлами обслуговування

Матеріали

  • Корпус, кришка, гайка накидна, маховик- чавун
  • Золотник, шпиндель, втулка сальника - сталь 10кп або сталь 20
  • Сальник- фторопласт Ф -4
  • Кільце ущільнювальне | виконання «бр» - латунна наплавка
  • Прокладка-пароніт ПОН-Б

Технічні характеристики

Тип арматури Запірний прохідний вентиль
Номінальний тиск PN16 (1,6 МПа)
Умовний прохід DN 15–200 мм
Тип приєднання Фланцевий
Робоче середовище вода, гаряча вода, пара, неагресивні рідини та гази
Температура середовища до +225°C (залежно від виконання)
Монтажне положення будь-яке, з доступом для обслуговування

Переваги

  • Стабільна герметичність перекриття
  • Міцний чавунний корпус
  • Стійкість до температурних навантажень
  • Тривалий ресурс експлуатації
  • Простота монтажу та обслуговування

Сфери застосування

Вентиль 15ч14бр широко використовується в системах теплопостачання, котельних установках, водопровідних мережах, на промислових підприємствах та об'єктах комунальної інфраструктури.

Основні компоненти

Запірний клапан складається з наступних основних компонентів та вузлів:

  1. Корпус
  2. Кришка
  3. Золотник
  4. Гайка накидна
  5. Маховик
  6. Шпіндель
  7. Кільце ущільнювальне
  8. Прокладка
  9.
  10. Втулка сальника
  11. Сальник

чертеж 15ч14бр

Основні технічні дані та характеристики клапанів запірних чавунних фланцевих 15ч14бр(15ч14бр):

  • Номінальний діаметр DN, (Ду) мм -200;
  • Тиск номінальний трохи більше МПа (кг/см2)- 1.6 (16);
  • Температура робочого середовища, t º С-220;
  • Маса кг, не більше. - 8,6 13 22 28 44,9 58 105,5;
  • Робоче середовище - вода, пара;
  • Герметичність затвора ГОСТ9544-93 - за класом С



Основні розміри клапанів запірних чавунних фланцевих 15ч14бр, 15ч14бр, мм.



DN L D D1 D2 d b H n
200 600 335 295 269 22 27 685 12
