Вентиль фланцевий сталевий Ayvaz GV-40 Ду 100

Артикул ayvaz-gv40-9
  • Вентиль фланцевий сталевий Ayvaz GV-40 Ду 100 ayvaz-gv40-9 фото
Характеристики
Приєднання фланцеве
Номінальний діаметр DN (Ду) 100 мм
Номінальний тиск PN (Ру) 40 бар
Монтажна довжина 350 мм
Матеріал корпусу сталь
Матеріал ущільнення нержавіюча сталь
Максимальна температура робочого середовища 450°С
Робоче середовище вода, гаряча вода , пар, нейтральне середовище, нафтопродукти, масло, пропіленгліколь
Особливість вентиля

Прохідний — до цієї категорії належать всі вентилі, в яких приєднувальні патрубки розташовані паралельно і перебувають на осі руху робочого середовища.

Прямоточний — категорія прохідних вентилів, в яких шток запору розташований під гострим кутом відносно осі руху робочого середовища, що дозволяє помітно зменшити гідравлічний опір.

Кутовий — в вентилях цього типу приєднувальні патрубки розташовані під кутом 90 ° по відношенню один до одного.

Голчастий — відмінність вентиля полягає в конструкції його затвору. Його виконують у формі конусоподібного циліндру, який в процесі експлуатації переміщається уздовж ущільнення сідла.

 Вентиль з сильфонним ущільненням — такі вентилі обладнують  дуже надійними ущільненнями, які витримують збільшене число робочих циклів, та значні температурні перепади.

 прохідний
Управління ручне
Виробник Ayvaz
Країна виробника Туреччина
Кількість отворів під кріплення 8
Діаметр отворів під кріплення 22 мм
Маркування Ayvaz GV-40
29 049.95 грн з ПДВ
Порівняти
Увійдіть на сайт щоб
додати товар до списку бажань
Купити
Партнерські ціни
Опис

Вентиль запірний Ayvaz GV-40

Вентиль Ayvaz GV-40 — це промисловий запірний клапан, призначений для роботи в системах із підвищеним тиском і температурою. Конструкція забезпечує надійну герметичність, довговічність та стабільну роботу у складних експлуатаційних умовах.

Конструктивні особливості

  • Вертикально рухомий шток із металевим диском забезпечує щільне перекриття потоку
  • Герметизація корпусу за допомогою графітової прокладки
  • Сальникове ущільнення штока з еластичних графітових кілець
  • Фланцеве приєднання для надійного монтажу в трубопроводі
  • Підвищена стійкість до температурних та механічних навантажень

Матеріали

  • Корпус: сірий чавун GG-25
  • Внутрішні елементи: нержавіюча сталь
  • Ущільнення: графіт

Технічні характеристики

Тип Прохідний запірний вентиль
Номінальний діаметр DN15 – DN200
Номінальний тиск PN16 (до 16 бар)
Температурний діапазон від −10°C до +300°C
Тип приєднання Фланцевий

Робочі середовища

  • Вода та гаряча вода
  • Перегріта вода та пара
  • Теплоносії та гарячі оливи
  • Стиснене повітря
  • Рідке паливо та мазут
  • Скраплений газ
  • Хімічні рідини

Переваги

  • Надійна герметичність і довгий термін служби
  • Стійкість до високих температур і тиску
  • Простота обслуговування
  • Універсальність застосування
  • Промислова надійність

Сфери застосування

Вентиль Ayvaz GV-40 використовується у системах теплопостачання, енергетиці, нафтохімічній промисловості, суднобудуванні, харчовому виробництві, хімічній промисловості, текстильній галузі та на промислових підприємствах.

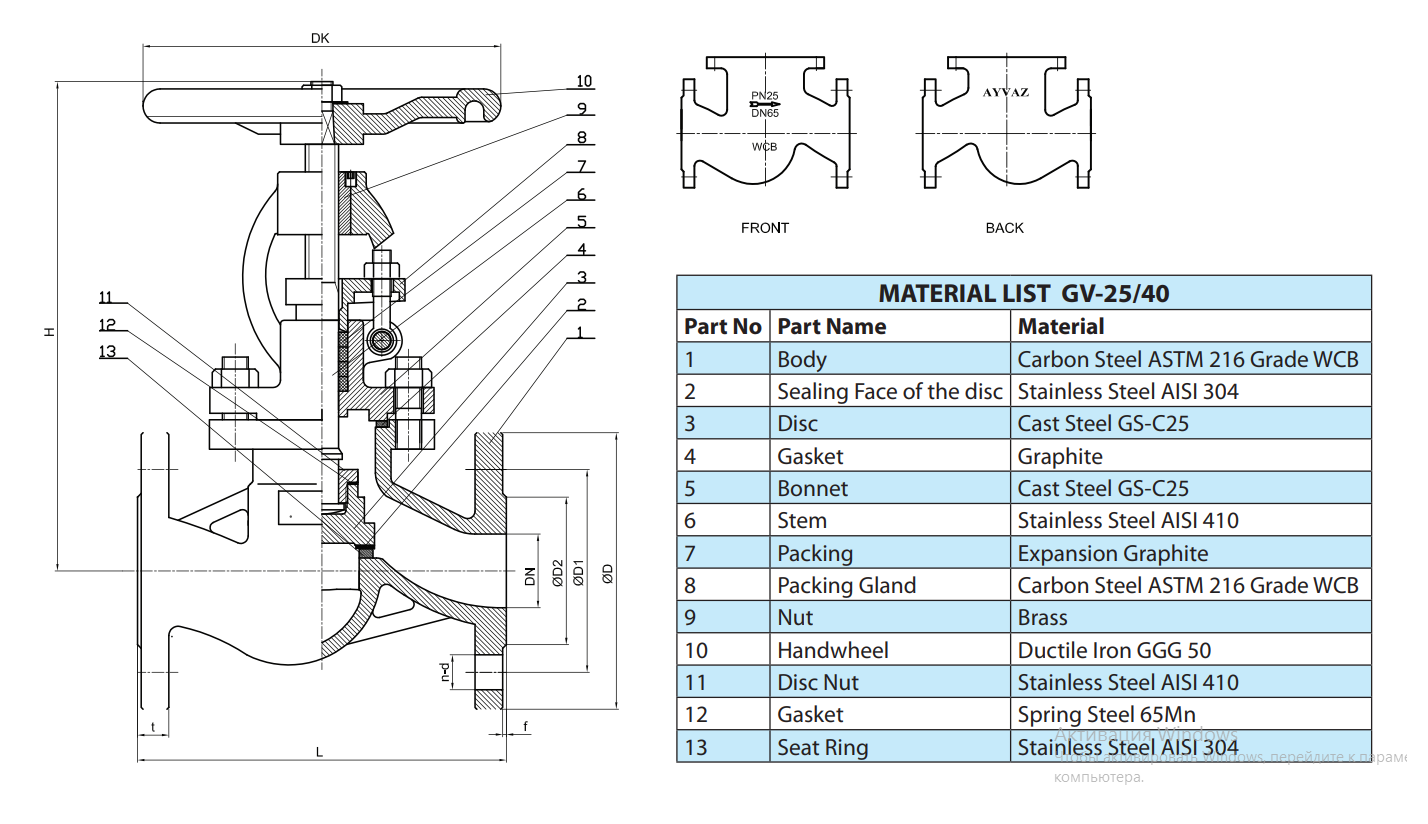

Габарити  і матеріали вентиля Ayvaz GV-40 Ру 40 Ду 100

Вентиль Ayvaz GV-40 Ру 40 чертеж



DN  L, мм D, мм D1, мм D2, мм f, мм t, мм n, шт d, мм DK, мм H, мм
100 350 235 190 162 3 24 8 22 300 453



Всі технічні характеристики:

Технічні характеристики сталевого фланцевого вентиля Ayvaz GV-40
