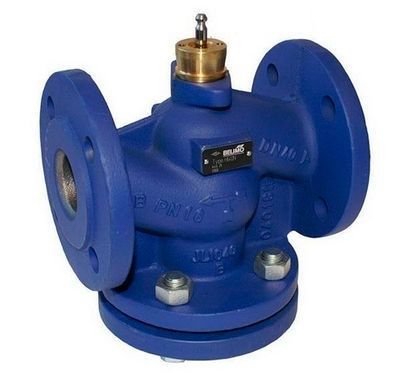

Сідловий клапан 2-х ходовий фланцевий Ду 65 PN16 Belimo H665N

Сідельний клапан H665N (PN16, 2-ходовий, фланцевий)

2-ходовий фланцевий сідельний клапан Belimo серії H6..N PN16 призначений для високоточного регулювання потоку тепло- та холодоносія у водяних контурах систем опалення, вентиляції та кондиціювання (HVAC). Клапан забезпечує стабільну роботу гідравлічних систем, енергоефективне керування теплообміном і надійний контроль витрати робочого середовища в інженерних мережах будівель.

Принцип роботи

Регулювання витрати середовища здійснюється за рахунок зміни прохідного перерізу клапана. Робочим елементом є профільований конус, який переміщується вздовж осі сідла і змінює площу протоку. Переміщення конуса забезпечується лінійним електроприводом, який керується стандартним аналоговим сигналом (наприклад 0–10 В або 4–20 мА) або за 3-точковою схемою керування.

При надходженні керуючого сигналу електропривід перетворює електричну енергію в поступальний механічний рух штока. Шток передає зусилля на конус клапана, який плавно переміщується у межах робочого ходу, встановлюючи необхідну пропускну здатність (kvs). Завдяки рівнопропорційній характеристиці регулювання витрата змінюється стабільно та прогнозовано по всьому діапазону керування.

Герметичність перекриття забезпечується точним приляганням конуса до сідла, а конструкція корпусу оптимізує гідравлічний потік, зменшуючи турбулентність, шум та гідравлічні втрати. Клапан може працювати у режимі плавного регулювання або позиціонування для підтримання заданих параметрів температури чи витрати.

Швейцарська якість виробництва

Клапани Belimo розроблені та виробляються відповідно до високих стандартів швейцарської інженерії. Контроль якості матеріалів, точність механічної обробки та ресурсні випробування гарантують довговічність і стабільність характеристик протягом усього терміну експлуатації.

Виробництво базується на принципах точного машинобудування, автоматизованого контролю геометрії деталей та багаторівневого тестування герметичності і гідравлічних параметрів. Це забезпечує надійну роботу клапана в умовах змінних температур, перепадів тиску та тривалих експлуатаційних навантажень.

Основні переваги

• високоточне регулювання витрати теплоносія;
• рівнопропорційна характеристика зміни потоку;
• стабільна робота у системах HVAC;
• фланцеве приєднання PN16;
• сумісність з електроприводами Belimo;
• довговічність та надійність швейцарського виробництва;
• можливість ручного керування сервоприводом.

Сідельний клапан Belimo H6..N PN16 є професійним рішенням для автоматизованого регулювання гідравлічних процесів у сучасних інженерних системах.

Основні характеристики:

• Тип: 2-ходовий фланцевий клапан
• Діаметр (DN): 65
• Пропускна здатність повністю відкритого клапана (kvs) 63 м3/год
• Давление PN16
• Максимальна температура: 120°C
• Матеріал корпусу: GG25 (чавун) для DN 15-100
• Ущільнення штока: EPDM (DN 15-100)
• Тип управління: Електропривод лінійної дії

Особливості:

• Підходить для систем опалення та вентиляції.
• Може працювати у двопозиційному або аналоговому режимі.
• Має рівнопроцентну характеристику регулювання потоку.
• 2-ходовий клапан може бути перетворений на 3-ходовий шляхом від'єднання заглушки з порта В.

Застосування:

• Водяні контури установок підготовки повітря.
• Водяні контури опалювальних систем.

Габарити сідлового двохходового клапана Belimo H6 Ду 65

Сидельний клапан H6..N — це надійне рішення для автоматичного регулювання потоків в інженерних системах будівель.
