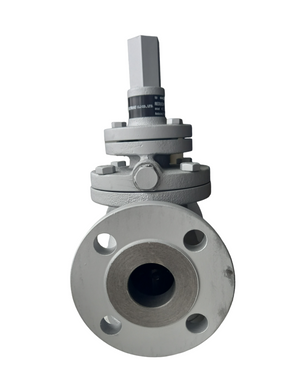

Редукційний клапан для пари Jokwang JRV-SF11 Ду 125

Редукційний клапан для пари Jokwang JRV-SF16 (JRV-SF11)

JRV-SF16 — це автоматичний редукційний клапан прямої дії, призначений для зниження та підтримання стабільного тиску пари після себе незалежно від коливань тиску на вході. Клапан забезпечує точне регулювання, надійну герметичність та безперебійну роботу в системах теплопостачання і технологічних парових лініях.

Призначення

• зниження надлишкового тиску пари
• автоматичне підтримання заданого вихідного тиску
• захист обладнання від перевантаження тиском
• стабілізація параметрів технологічних процесів

Принцип роботи

Клапан працює за принципом самодіючого регулювання тиску. Потік пари проходить через сідло та запірний елемент, положення якого визначається балансом сил пружини та тиску після клапана.

Вихідний тиск через імпульсну лінію передається на мембранний вузол. Якщо тиск після клапана знижується відносно встановленого значення, зусилля пружини переміщує шток і відкриває прохідний переріз, збільшуючи витрату пари. При зростанні вихідного тиску мембрана зміщується у зворотному напрямку, прикриваючи затвор і обмежуючи потік. Таким чином забезпечується автоматичне підтримання стабільного тиску без зовнішнього джерела енергії.

Конструктивні особливості

• мембранний регулюючий механізм високої чутливості
• стабільна робота при змінних навантаженнях
• зносостійкі ущільнювальні поверхні
• фланцеве приєднання до трубопроводу
• можливість точного налаштування робочого тиску

Сфера застосування

• парові системи підприємств
• котельні та теплові пункти
• енергетичні установки
• технологічні виробничі лінії
• системи теплопостачання

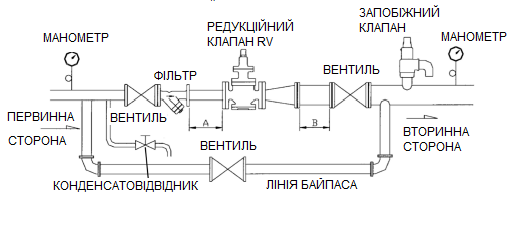

Монтаж редукційного клапана

Для коректної роботи редукційного клапана перед ними необхідно встановлювати:

- конденсатовідвідник;

- сепаратор пари;

- фільтр.

Клапани монтуються на трубопроводах у горизонтальному положенні

Корпус та кришка клапанів JRV-SF11/JRV-SF16 виготовляються з чавуну, мембрана, сідла та диски головного та пілотного клапанів – з нержавіючої сталі, плунжер та циліндр – з бронзи, пружина – з вуглецевої сталі.

Приєднання – фланцеві.

Діапазон вихідного тиску – 0,35...8 бар.

Максимальна робоча температура +220 °C.

Робоче середовище – пара.

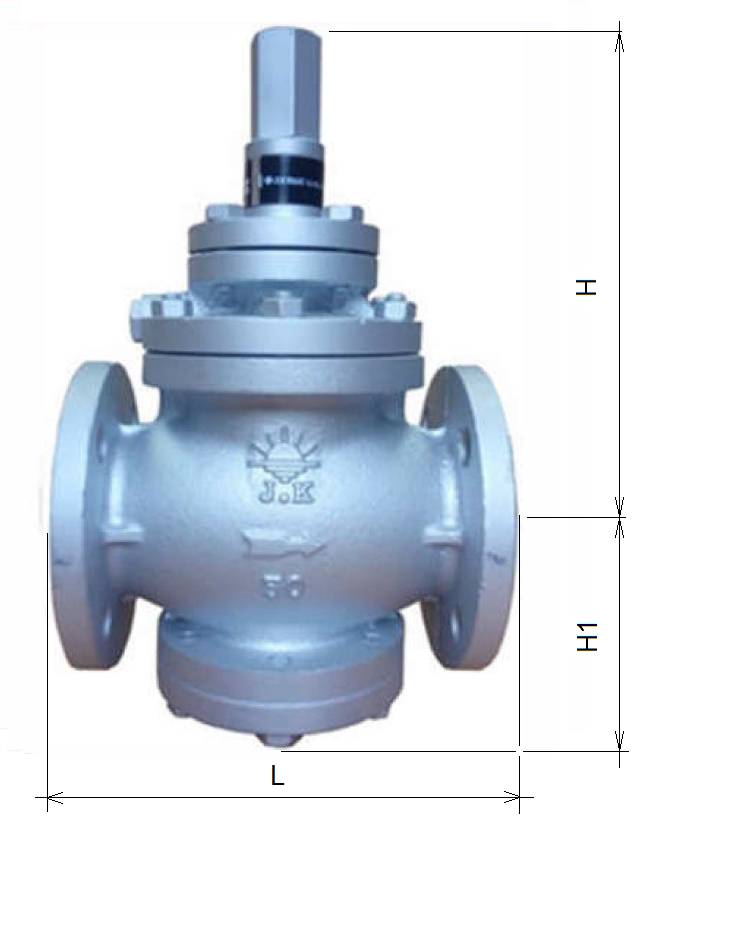

Габарити редукційного клапана для пари Jokwang JRV-SF16 DN 125

Технічна документація, інструкція по монтажу і експлуатації тут
