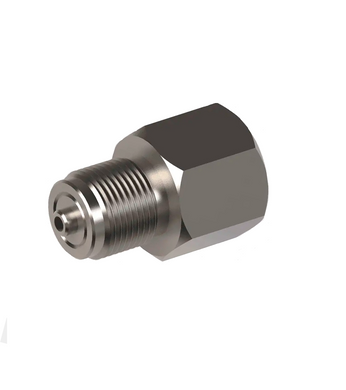

Перехідники манометричні

Застосування

Манометричні перехідники використовуються для встановлення манометрів, монтажу систем вимірювання тиску та додаткових аксесуарів для систем вимірювання тиску.

Перехідники виготовляються з монтажною різьбою згідно з ГОСТ 24705: метричною, трубною циліндричною згідно з ГОСТ 6357 і конічною дюймовою згідно з ГОСТ 6111. Монтажне різьблення може бути виконане за замовленням замовника відповідно до інших стандартів.

Матеріал

Матеріалом для виготовлення перехідників слугує сталь 12Х18Н10Т згідно з ГОСТ 5632. На вимогу замовника можливе виготовлення перехідників із засобами вимірювання тиску з інших видів сталей.

Нижче наведено характеристики деяких видів сталей, що використовуються:

- AISI 321 (12Х18Н10Т): жароміцна сталь аустенітного класу, стійка до корозії і високих температур (до 600 °C).

- AISI 304 (08Х18Н10): жароміцна сталь аустенітного класу, стійка до корозії (до 400 °C).

- AISI 316L (03Х17Н14М3): стійка до корозії сталь аустенітного класу (до 450 °C).

- AISI 316Ti (10Х17Н13М2Т): стійка до корозії сталь аустенітного класу (до 600 °C).

- AISI 430 (12Х17): жароміцна сталь феритного класу, стійка до корозії (до 400 °C).

- 12Х1МФ: жароміцна сталь перлітного класу, стійка до високих температур (до 600 °C).

Модифікації

Перехідники манометрів виготовляються в різних модифікаціях, як вказано в таблиці.
