Муфта вогнезахисна ППМ Ду 25

Протипожежна муфта (ППМ) – ефективний засіб для захисту від поширення вогню через трубопроводи з горючих полімерних матеріалів (ПП, ПЕ, ПВХ) водопостачання, опалення та каналізації. Вони забезпечують герметизацію проходів через стіни, перегородки та перекриття з бетону, цегли або гіпсокартону завтовшки не менше 200 мм. Межа вогнестійкості ППМ становить до 180 хвилин, що дозволяє застосовувати їх на різних об'єктах.

Конструкція муфти:

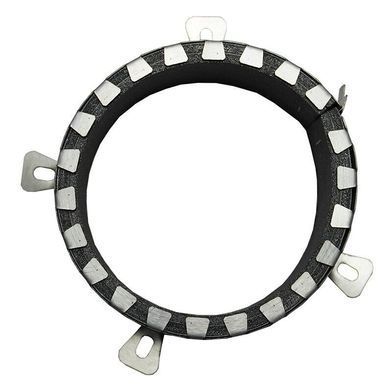

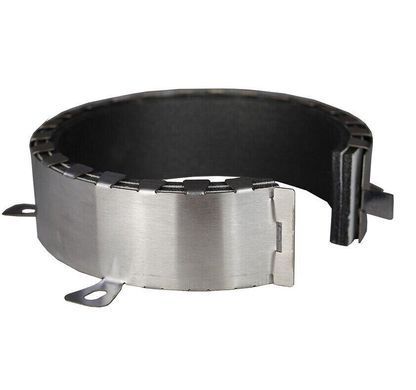

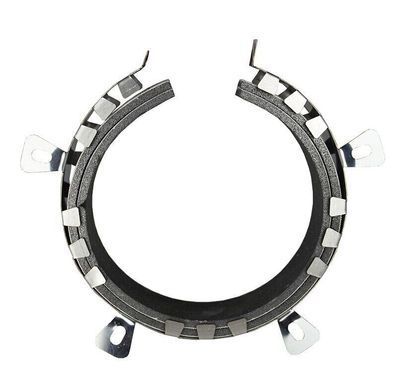

Муфта має циліндричну форму та складається з корпусу з нержавіючої сталі з монтажними отворами. Внутрішня частина заповнена спеціальними вогнезахисними пластинами, що активуються під впливом високих температур.

• Коефіцієнт термічного розширення: 1620%

• Температура активації: 170°C

• Робоча температура навколишнього середовища: від -40 до +50°C

• Максимальна відносна вологість повітря: до 80%

• Термін експлуатації: 25 років

1. Терморозширювальний матеріал

2. Металевий корпус з монтажними отворами

Габаритні дані муфти протипожежної ППМ Барьер-25

Захист від вогню досягається за рахунок активного термічного розширення матеріалу муфти під впливом високих температур. У разі пожежі пластикова труба розм'якшується або вигорає, але спінений матеріал муфти утворює щільний бар'єр, що запобігає поширенню полум'я та диму.

Галузі застосування:

• Протипожежний захист проходів трубопроводів із поліетилену, поліпропілену, мінералізованого поліпропілену та полівінілхлориду через огороджувальні конструкції (вертикальні та горизонтальні);

• Використання в будівництві житлових, комерційних та промислових об’єктів;

• Застосування на теплових, гідроелектростанціях та атомних електростанціях.

Принцип дії:

При підвищенні температури до 170°C вогнезахисний матеріал у муфті починає активно спучуватися, перекриваючи отвір у стіні або перекритті та стискаючи пластмасову трубу. Це запобігає розповсюдженню вогню між приміщеннями та поверхами. Спінений матеріал («пенококс») заповнює внутрішню порожнину муфти та герметично перекриває проходи трубопроводів.

Монтажні особливості:

• Для кожного трубопроводу через протипожежну перешкоду встановлюється по дві муфти (з обох боків проходу).

• Перед монтажем необхідно очистити місце встановлення від сторонніх предметів та нерівностей.

• Муфта одягається на трубу, закріплюється стягуючим хомутом та щільно притискається до поверхні стіни або перекриття.

• Остаточне закріплення виконується шляхом затягування хомута до виключення мимовільного переміщення муфти уздовж труби.

Експлуатація та технічне обслуговування:

• Муфти використовуються згідно з інструкцією в межах визначеної сфери застосування.

• У разі виявлення корозії кріплень (глибиною до 0,5 мм) або механічних пошкоджень (деформація, тріщини) необхідно замінити пошкоджені елементи.

• Муфти допускається повторно використовувати після заміни трубопроводів за умови відсутності пошкоджень.

Протипожежні муфти – надійне рішення для захисту будівельних конструкцій від розповсюдження пожежі, що відповідає сучасним нормам безпеки та забезпечує довготривалий ефект захисту.
