Принцип роботи сильфонного компенсатора
Сильфонний компенсатор призначений для поглинання температурних подовжень, вібрацій і зміщень трубопроводу.
- Гофрований сильфон пружно деформується під дією осьових, кутових або бічних переміщень.
- Деформація гофрів компенсує зміни довжини трубопроводу без передачі значних напружень на обладнання.
- Метал сильфона працює в межах пружної деформації та повертається до початкової форми після зняття навантаження.
- Конструкція забезпечує герметичність при одночасній гнучкості вузла.
Внутрішня вставка в сильфонному компенсаторі
Внутрішня вставка (її також називають лайнером або flow liner) — це тонкостінна трубка всередині сильфона, яка ізолює гофри від прямого потоку робочого середовища.
Основні функції
- Захист від ерозії та корозії. Потік не контактує безпосередньо з гофрами, що зменшує зношування.
- Зменшення турбулентності та вібрацій. Гладка поверхня стабілізує потік і знижує пульсації тиску.
- Термічний екран. Вставка зменшує прямий тепловий вплив на гофри.
- Підтримка при вакуумі. Запобігає деформації гофрів під дією перепаду тиску.
Конструктивні особливості
- Лайнер зазвичай кріпиться лише з одного боку.
- Між лайнером і гофрами залишають зазор для деформації.
- Орієнтація встановлення враховує напрямок потоку.
Коли використання обов’язкове
- Висока швидкість потоку або абразивне середовище
- Висока температура
- Вакуумні режими
- Наявність вібрацій або пульсацій

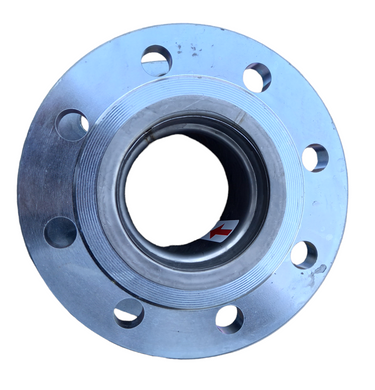

Сильфонний компенсатор Ду 300 з внутрішньою вставкою турецького виробництва торгової марки Hels використовуються для гнучкого з'єднання стиків на прямолінійних ділянках трубопровідних систем, де компенсувати лінійне розширення труб при нагріванні.
Сильфон (рухлива – гофрована частина) – виготовляється з якісної нержавіючої сталі AISI 321.
Фланці з вуглецевої сталі СТ20 з нікельованим покриттям.
Переваги та особливість фланцевих компенсаторів Хелс:
- можливість встановлення практично у будь-яких трубопровідних системах;
- стійкість до екстремального температурного режиму;
- хороша переносимість агресивного середовища та високого тиску;
- компенсація вібрації та напірних ударів;
- перешкоджає деформації та перекосу труб;
- вирівнювання неспіввісності сполучних місць;
- повна герметичність конструкції;
- легкість монтажу та заміни комплектуючих;
- висока якість матеріалів та тривалий термін експлуатації.
