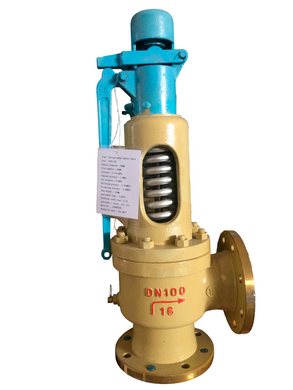

Клапан запобіжний сталевий пружинний 17с6нж (СППК4р)
Клапан запобіжний сталевий пружинний 17с6нж (СППК4р) — це надійний захисний елемент трубопровідної арматури, який автоматично скидає надлишковий тиск у системі. Його застосовують у котельних, теплових пунктах, на парових і водяних магістралях, а також у промислових установках із підвищеним тиском.
Призначення
Основне завдання клапана — захист обладнання від перевищення робочого тиску. Коли тиск у системі перевищує заданий рівень, пружинний механізм відкриває прохід і випускає частину середовища в атмосферу або в дренажну лінію. Після нормалізації тиску клапан автоматично закривається, забезпечуючи стабільну й безпечну роботу системи.
Технічні характеристики
- Тип: пружинний, прямої дії
- Матеріал корпусу: сталь 25Л
- Матеріал затвора та сідла: нержавіюча сталь 20Х13
- Напрямок установки: вертикальний (ковпак вгору)
| Параметр | Показник |
|---|---|
| Діаметр номінальний на вході DN=Ду, мм. | 80 |
| Тиск номінальний на вході PN, МПа (кгс/см2) | 1,6 (16) |
| Діаметр номінальний на виході DN1, мм. | 80 |
| Діаметр проточної частини сідла dc , мм. | 65 |
| Коефіцієнт витрати для газоподібних середовищ, не менше | 0,8 |
| Коефіцієнт витрати для рідких середовищ, не менше | 0,5 |
| Діапазон тисків налаштування пружини Рн, МПа | 0,06-0,1; 0,1-0,16; 0,25-0,4; 0,4-0,6; 0,6-0,8; 0,8-1,0; 1,0-1,3; 1,3-1,6 |
| Тиск початку відкриття Рно, МПа (кгс/см2) | 1,05 Рн |
| Тиск повного відкриття Рпо, МПа (кгс/см2) | Рн+0,05 (0,5) для Рн < 0,3 МПа ; 1,15 Рн для Рн > 0,3 МПа |
| Тиск закриття Рз | > 0,8 Рн |
| Допустима протікання в затворі, см3 /хв | 10 |
| Робоче середовище | Вода, повітря, пара, рідкі нафтопродукти та вуглеводні, масляні фракції та ін середовища, в яких швидкість корозії матеріалу корпусу не перевищує 0,2 мм. на рік |
| Температура робочого середовища Т, 0 С | — 40…+350 |
| Температура навколишньої середовища, 0 С | -40…+40 |
| Кліматичне виконання | У1 за ГОСТ 15150 |
| Маса, кг | 20,0 |
Габарити клапана 17с6нж (СППК4р) Ду 80
| DN, мм | D, мм | D1, мм | D2, мм | DN1, мм | D3, мм | D4, мм | D5, мм | L, шт | L1, мм | H, мм | dc | nxd | nxd2 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 80 | 200 | 160 | 135 | 80 | 200 | 160 | 135 | 160 | 135 | 565 | 40 | 8x18 | 8x18 |
Переваги клапана 17с6нж
- Механізм прямої дії — швидке спрацювання при перевищенні тиску
- Високоякісні матеріали — стійкість до корозії та зношування
- Простота монтажу та обслуговування
- Універсальність — підходить для води, пари, газу та нафтопродуктів
- Тривалий термін служби — до 15 років при правильній експлуатації
Сфера застосування
- котельні установки
- паропроводи й теплові пункти
- системи водопостачання та опалення
- нафто- і газопереробні підприємства
- технологічні лінії хімічних виробництв
Монтаж і обслуговування
Монтаж виконується у вертикальному положенні. Перед установкою рекомендується очистити трубопровід від забруднень. Заборонено встановлювати запірну арматуру перед або після клапана. Регулярна перевірка — не рідше одного разу на 6 місяців.
Чому варто купити клапан 17с6нж Ду 50 у нас
- Вигідна ціна з ПДВ
- Офіційна продукція перевірених виробників
- Технічна консультація та допомога у підборі
- Швидка доставка по всій Україні
- Гарантія 12 місяців
Купити запобіжний клапан 17с6нж ви можете в нашому інтернет-магазині просто зараз.
Захистіть свою систему від аварій — оберіть надійність і якість перевіреної арматури!
