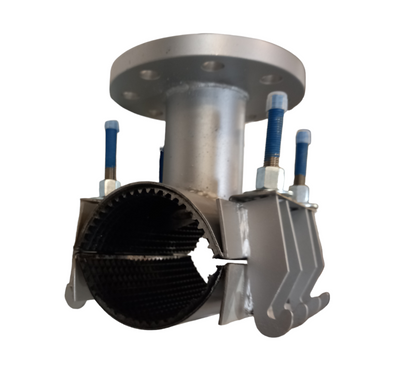

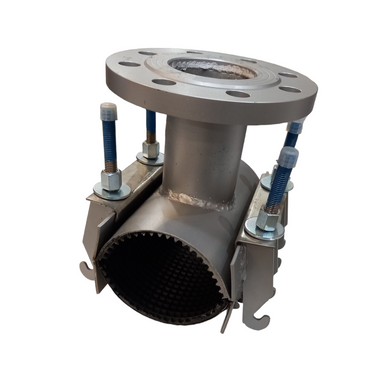

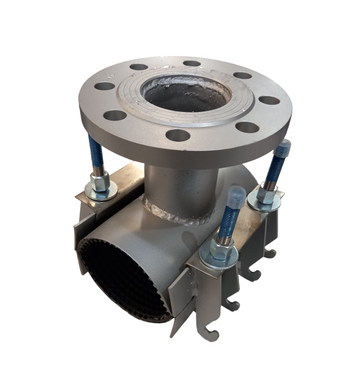

Хомут врізний 88-100/200 фланцеве відведення Ду 50

якщо немає в наявності - виробництво 2-3 дні

Хомут врізний 88-100 довжиною 200 мм з фланцевим відведенням Ду 50

Врізний хомут із фланцевим відведенням  — це спеціальний трубопровідний фітинг, призначений для організації точкового підключення до змонтованої магістралі без демонтажу труб. Він застосовується для створення надійного різьбового відведення під фітинги або обладнання у водопровідних системах з мінімальними монтажними зусиллями.

Призначення та сфера застосування

Цей хомут використовується для врізання в наземні, надземні та підземні трубопроводи, виготовлені з різних матеріалів: чавунних, сталевих, сталевих поліетиленових покриттів, поліетиленових (PE), ПВХ, армованого склопластику та азбестоцементу. Він призначений для підключення до трубопроводів, що транспортують воду, питну воду та інші нейтральні рідини.

Конструкція та матеріали

Корпус хомута виготовлений із нержавіючої сталі (08Х18Н10 або AISI 304) з аргоном звареними швами та хімічною пасивацією для підвищення корозійної стійкості. Усередині розташоване EPDM-ущільнення з «вафельною» структурою, що забезпечує надійне прилягання до поверхні труби та тривалу герметичність.

Технічні характеристики

• Діапазон зовнішнього діаметра труби: 88 — 100 мм.
• Довжина хомута: 200 мм. (можемо виготовити іншу довжину)
• Фланцеве відведення: Ду 50.
• Тип підключення: обтискне/фланцеве.
• Номінальний тиск: PN 16 (16 бар).
• Робоче середовище: вода, питна вода, нейтральні рідини.
• Температурний діапазон гумового ущільнення EPDM: приблизно від -20 °C до +130 °C.
• Матеріал корпусу: нержавіюча сталь з високою корозійною стійкістю.
• Виробництво: Україна.

Переваги та особливості

• Беззварне підключення до діючих трубопроводів без зупинки системи.
• Широкий діапазон діаметрів для різних типів труб.
• Висока надійність та довговічність завдяки якісним матеріалам та ущільненню.

Цей хомут ідеально підходить для сантехнічних робіт, монтажу додаткових відводів під арматуру або обладнання, а також для модернізації та розширення існуючих водопровідних мереж.

Відповідно хомути можуть проводитися 1-замковими та 2-замковими. Якщо хомут 1-замковий, то кількість замкових частин складає 1, якщо хомут 2-х замковий, то кількість замкових частин становить 2 (Рис. 1).
Внутрішній нахльост гуми від Ду 300 мм і більше

Гумове ущільнення (11) з внутрішньою поверхнею типу "вафля", в яке впресований вкладиш із нержавіючої сталі, виготовлено з етилен-пропіленового каучуку (EPDM). Розмір одного осередку "вафлі" ущільнення – 5х5 мм. Товщина ущільнення – 6 мм (на вимогу замовника може бути збільшена до 8 мм). Ущільнення кріпиться до внутрішньої стінки бандажу за допомогою спеціального клею або армованої клейкої стрічки. Ущільнення є цілісним листом.

Для кожної замкової частини кількість накидних скоб при довжині хомута 150-500 мм становить 1 шт. Кількість гайок, шайб та ковпачків відповідає числу шипів. Для однозамкових хомутів з довжиною 150 мм і 200 мм кількість шипів складає – 2 шт., 300 мм –; 3 шт., 400 мм –; 4 шт. 500 мм = 5 шт. Для двозамкових хомутів кількість шипів, а разом і кількість гайок, шайб та ковпачків подвоюється.

Хомутові врізання діаметром до 300 мм притискаються встик. Діаметром понад 300 мм додатково оснащується вкладишем із внутрішнім нахлестом.

Гумове ущільнення (6) з внутрішньою поверхнею типу "вафля", в яке впресовано вкладиш із нержавіючої сталі, виготовлено з етилен-пропіленового каучуку (EPDM). Розмір одного осередку "вафлі" ущільнення – 5х5 мм. Товщина ущільнення – 6 мм (на вимогу замовника може бути збільшена до 8 мм). Ущільнення кріпиться до внутрішньої стінки бандажу за допомогою спеціального клею або армованої клейкої стрічки. Ущільнення є цілісним листом.

Для кожної замкової частини кількість накидних скоб при довжині хомута 150–500 мм становить 1 шт. Кількість гайок, шайб та ковпачків відповідає числу шипів. Для однозамкових хомутів з довжиною 150 мм і 200 мм кількість шипів складає – 2 шт., 300 мм – 3 шт., 400 мм – 4 шт. 500 мм = 5 шт. Для двозамкових хомутів кількість шипів, а разом і кількість гайок, шайб і ковпачків відповідає числу шипів. Для однозамкових хомутів з довжиною 150 мм та 200 мм кількість шипів становить – 2 шт., 300 мм – 3 шт., 400 мм – 4 шт., 500 мм = 5 шт. Для двозамкових хомутів кількість шипів, а разом і кількість гайок, шайб та ковпачків подвоюється.

1. Бандаж

2. Накидна скоба

3. Гайка

4. Шайба

5. Захисний ковпачок

6. Гумове ущільнення

7. Шпилька

8. Замкова пластина

9. Напрямний упор

10. Відведення

11. Фланець

Хомут виготовлений відповідно до чинної технічної документації виробника та відповідає вимогам ГОСТ 24138-80. Загальна комплектність виробу: хомут у зібраному вигляді – 1 шт., паспорт – на партію 1 шт.
