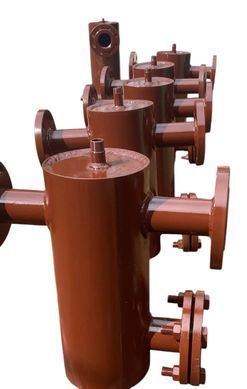

Грязьовик фланцевий Ду 200

Вертикальний фланцевий брудовик Ду 200 для систем водо- та теплопостачання

Вертикальний фланцевий брудовик (грязьовик) — це ефективний елемент трубопровідної арматури, призначений для механічного очищення води від твердих домішок при температурі до 150°С. Пристрій затримує зважені частинки піску, окалину, іржу та інші продукти корозії, забезпечуючи надійний захист насосного обладнання, теплообмінників, регулювальної арматури та вимірювальних приладів.

Брудовики широко застосовуються у зворотних трубопроводах теплових мереж, на вводах у центральні теплові пункти, в абонентських системах водопостачання, елеваторних вузлах, а також у схемах попереднього очищення води перед фільтраційним обладнанням на водозабірних станціях і промислових об’єктах. Конструкція оптимізована для стабільної роботи в умовах інтенсивної експлуатації та високих навантажень.

Конструктивні особливості

Брудовик виконаний у вигляді вертикального напірного циліндричного корпусу з фланцевим приєднанням. Усередині розміщений канал відведення очищеної води зі спеціальними отворами та технологічними заглушками. Геометрія проточних каналів і кільцевого зазору забезпечує ефективне осадження забруднень без зменшення пропускної здатності трубопроводу.

У нижній частині корпусу передбачена знімна кришка для швидкого видалення накопичених забруднень, а дренажні патрубки забезпечують зручне промивання та технічне обслуговування. Для видалення повітря під час первинного заповнення системи у верхній частині встановлено повітряний кран.

Принцип роботи

Очищення води здійснюється за рахунок комбінованої дії інерційних сил потоку, гравітаційного осадження та грубого сітчастого фільтрувального елемента. Механічні домішки осідають у нижній частині корпусу, де накопичуються до моменту планового очищення. Така схема забезпечує стабільну фільтрацію та довговічність роботи обладнання.

Технічні параметри

• робоче середовище — вода
• максимальна температура — до 150°С
• умовний тиск — до 1,6 МПа (16 кгс/см²)
• матеріал корпусу — конструкційна сталь
• тип приєднання — фланцевий
• виконання — вертикальне (також можливе горизонтальне)

Сфера застосування

• системи теплопостачання
• мережі гарячого та холодного водопостачання
• центральні теплові пункти
• промислові трубопроводи
• водозабірні станції
• енергетичні та комунальні об’єкти

Використання вертикального фланцевого брудовика підвищує надійність роботи трубопровідних систем, зменшує знос обладнання та знижує витрати на технічне обслуговування, забезпечуючи стабільну та безпечну експлуатацію інженерних мереж.

Грязьовик вертикальний фланцевий Ду 200 Ру 1,6 МПа ТУ 400-28-84-95, вик. 2
