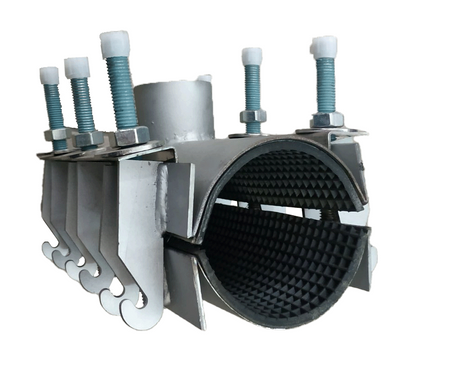

Хомут врізний 88–100 довжиною 300 мм з різьбовим відведенням 2"
Врізний хомут із різьбовим відведенням — це спеціальний трубопровідний фітинг, який призначений для організації точкового підключення до вже змонтованої магістралі без демонтажу труб. Він застосовується для створення надійного різьбового відведення під фітинги чи обладнання у водопровідних системах з мінімальними монтажними зусиллями.
Призначення та область застосування
Цей хомут використовується для врізок у наземні, надземні та підземні трубопроводи, виготовлені з різних матеріалів: чавунних, сталевих, сталевих із поліетиленовим покриттям, поліетиленових (PE), ПВХ, армованого склопластику та асбестоцементу. Він призначений для підключення до трубопроводів, що транспортують воду, питну воду та інші нейтральні рідини.
Конструкція та матеріали
Корпус хомута виготовлений із нержавіючої сталі (08Х18Н10 або AISI 304) з аргоном звареними швами та хімічною пасивацією для підвищеної стійкості до корозії. Усередині розташоване EPDM-ущільнення з «вафельною» структурою, що забезпечує надійне прилягання до поверхні труби і довготривалу герметичність.
Технічні характеристики
- Діапазон зовнішнього діаметра труби: 88 — 100 мм.
- Довжина хомута: 300 мм. (можемо виготовити іншу довжину)
- Різьбове відведення: 2″.
- Тип приєднання: обтискне/різьбове.
- Номінальний тиск: PN 16 (16 бар).
- Робоче середовище: вода, питна вода, нейтральні рідини.
- Температурний діапазон гумового ущільнення EPDM: приблизно від -20 °C до +130 °C.
- Матеріал корпусу: нержавіюча сталь з високою корозійною стійкістю.
- Виробництво: Україна.
Переваги й особливості
- Беззварне підключення до діючих трубопроводів без зупинки системи.
- Широкий діапазон діаметрів для різних типів труб.
- Висока надійність та довговічність завдяки якісним матеріалам і ущільненню.
Цей хомут ідеально підходить для сантехнічних робіт, монтажу додаткових відводів під арматуру чи обладнання, а також для модернізації та розширення існуючих водопровідних мереж.
Відповідно хомути можуть виготовлятися 1-замковими і 2-замковими. Якщо хомут 1-замковий, то кількість замкових частин складає 1, якщо хомут 2-х замковий, то кількість замкових частин складає 2 (Рис. 1).
Внутрішній нахлест гуми від Ду 300 мм і більше
Гумове ущільнення (11) з внутрішньою поверхнею типу "вафля", в яке впресований вкладиш з нержавіючої сталі, виготовлено з етилен-пропіленового каучуку (EPDM). Розмір одного осередку "вафлі" ущільнення – 5х5 мм. Товщина ущільнення - 6 мм (на вимогу замовника може бути збільшений до 8 мм). Ущільнення кріпиться до внутрішньої стінки бандажа за допомогою спеціального клею або армованої клейкої стрічки. Ущільнення є цілісним листом.
Для кожної замкової частини кількість накидних скоб при довжині хомута 150-500 мм становить 1 шт. Кількість гайок, шайб і ковпачків відповідає числу шпильок. Для однозамкових хомутів з довжиною 150 мм і 200 мм кількість шпильок складає – 2 шт., 300 мм – 3 шт., 400 мм – 4 шт., 500 мм = 5 шт. Для двозамкових хомутів кількість шпильок, а разом і кількість гайок, шайб і ковпачків подвоюється.
1. Бандаж
2. Напівзгін або муфта
3. Накидна скоба
4. Гайка
5. Шайба
6. Захисний ковпачок
7. Шпилька
8. Вкладиш
9. Замкова пластина
10. Направляючий упор
11. Гумове ущильнення
Хомут виготовлений відповідно до діючої технічної документації виробника і відповідає вимогам ГОСТ 24138-80. Загальна комплектність виробу: хомут у зібраному вигляді - 1 шт., паспорт - на партію 1 шт.
