Сфера застосування
Простота та надійність плоского фланця по ГОСТ 12820-80 з нержавіючої сталі AISI 304 або AISI 316 робить його застосування незамінним у різних галузях промисловості:
- хімічна промисловість
- харчова промисловість
- виробництво запірно-регулюючої арматури
- виробництво ємнісного, насосного та іншого обладнання

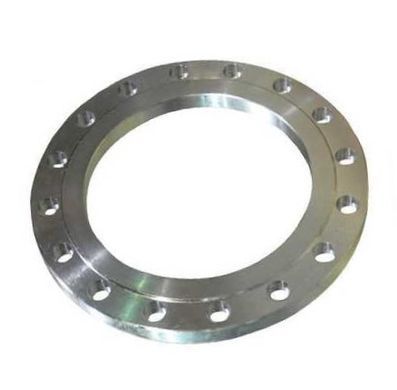

Розміри плоского нержавіючого фланця Ду 350 Ру 10 бар
|
- D — зовнішній діаметр фланця - 500 мм;
- D1 — міжцентрова відстань кріпільних отворів - 460 мм;
- D2 — діаметр притискної поверхні (дзеркала) - 430 мм;
- db — внутрішній діаметр фланця - 377 мм;
- b — товщина фланця - 24 мм;
- d — діаметр отворів під болти або шпильки - 22 мм;
- n — кількість кріпильних отворів - 16 шт.
-
Вага нержавіючого фланця - 15,85 кг
Фланець плоский нержавіючий приварний - частина сталевого трубопроводу, призначена для з'єднання сталевих труб із запірним клапаном або іншими трубами у промислових системах паропроводу, водопостачання, газопостачання та опалення. Використовується для встановлення фланцевих засувок, фланцевих фільтрів грубого очищення, засувок Батерфляй, кульових фланцевих клапанів, фланцевих кранів та вентилів та іншої регулюючої арматури.
Приварювання плоского нержавіючого фланця
Зварювання плоских фланців виконується із зовнішньої та внутрішньої сторони з використанням кутових зварних швів. Для запобігання пошкодженням поверхні фланця під час зварювання важливо забезпечити зазор у 3 мм між кінцем труби та внутрішньою кромкою фланця.
