Сфера застосування комірцевих флацнів
Високий робочий тиск дозволяє використовувати комірцевий фланець ГОСТ 12821-80 на особливо відповідальних ділянках:
- нафтогазова та хімічна промисловість
- оборонна та суднобудівна промисловість
- атомна промисловість
- виробництво запірно-регулюючої арматури
- виробництво ємнісного, насосного та іншого обладнання

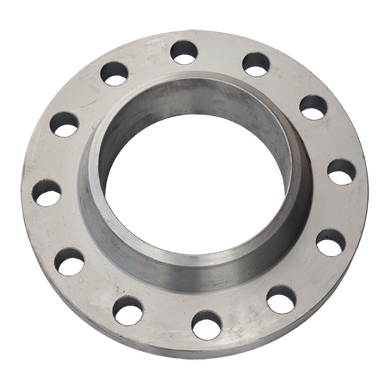

Розміри і креслення комірцевого фланця ГОСТ 12821-80
Розміри комірного фланця ГОСТ 12821 Ду 500 Ру 40 | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Ду, мм | (D1), мм | b, мм | h4, мм | d1, мм | D, мм | D2, мм | n, шт | Болти і шпильки | Вага, кг |
| 500 | 650 | 38 | 90 | 501 | 710 | 585 | 20 | М30 | 70,97 |
Ду - діаметр умовний;
D1 - міжцетрова відстань отворів кріплення;
b - товщина фланця;
h4 - товщина фланця з шийкою під приварювання;
d1 - внутрішній діаметр фланця;
D - зовнішній діаметр фланця;
D2 - діаметр притискної поверхні (дзеркала);
n - кількість отворів під шпильки або болти .
Відправляємо із Києва в день оплати. Доставка у Ваше місто 1 день. Ціни з ПДВ.
