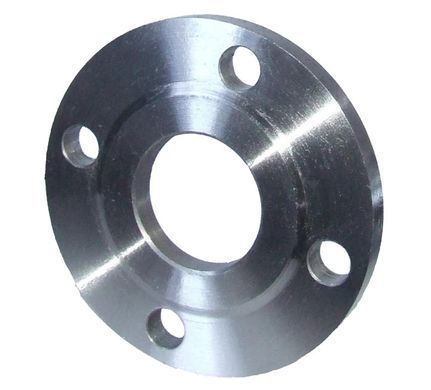

Фланець сталевий плоский Ду 32 (38) Ру 6

Плоский сталевий приварний фланець — це елемент трубопровідної арматури, який використовується для надійного з’єднання сталевих труб між собою або з запірною арматурою. Його встановлюють у промислових системах подачі пари, води, газу та в мережах опалення. Сталеві фланці застосовуються для монтажу фланцевих засувок, фільтрів грубого очищення, дискових затворів «батерфляй», кульових фланцевих клапанів, а також фланцевих кранів, вентилів та іншої регулюючої арматури, яка теж представлена на нашому сайті.

Фланець сталевий за ГОСТ 12820-80 виготовляються методом лиття діаметром від 10 до 1000 мм. Фланці виготовлені з марки стали ст.20. Вони мають високу стійкість до корозії та впливу агресивних середовищ. Сталевий фланець є самостійним елементом трубопроводу, до нього застосовуються такі елементи кріплення: болти, гайки, шайби, прокладки біконітові і паронітові.

Таблиця з розмірами плоского фланця Ду 32 Ру 6 бар

• D — зовнішній діаметр фланця - 120 мм;
• D1 — міжцентрова відстань кріпільних отворів - 90 мм;
• D2 — діаметр притискної поверхні (дзеркала) - 70 мм;
• db — внутрішній діаметр фланця - 39 мм;
• b — товщина фланця - 13 мм;
• d — діаметр отворів під болти або шпильки - 14 мм;
• n — кількість кріпильних отворів - 4 шт.
• Вага стального фланця - 1,01 кг

Плоский сталевий приварний фланець — це елемент трубопровідної арматури, який використовується для надійного з’єднання сталевих труб між собою або з запірною арматурою. Його встановлюють у промислових системах подачі пари, води, газу та в мережах опалення. Використовується для встановлення фланцевих засувок, фланцевих фільтрів грубого очищення, засувок Батерфляй, кульових фланцевих клапанів, фланцевих кранів та вентилів та іншої регулюючої арматури.

Сталеві фланці за ГОСТ 12820-80 виготовляються методом лиття діаметром від 10 до 1000 мм. Фланці виготовлені з марки стали ст.20. Вони мають високу стійкість до корозії та впливу агресивних середовищ. Сталевий фланець є самостійним елементом трубопроводу, до нього застосовуються такі елементи кріплення: болти, гайки, шайби, прокладки біконітові і паронітові.

Приварювання плоского фланця

Зварювання плоских фланців виконується із зовнішньої та внутрішньої сторони з використанням кутових зварних швів. Для запобігання пошкодженням поверхні фланця під час зварювання важливо забезпечити зазор у 3 мм між кінцем труби та внутрішньою кромкою фланця.

/>

Таблиці з розмірами фланців можна завантажити тут
