Плоский сталевий приварний фланець — це елемент трубопровідної арматури, який використовується для надійного з’єднання сталевих труб між собою або з запірною арматурою. Його встановлюють у промислових системах подачі пари, води, газу та в мережах опалення. Сталеві фланці застосовуються для монтажу фланцевих засувок, фільтрів грубого очищення, дискових затворів «батерфляй», кульових фланцевих клапанів, а також фланцевих кранів, вентилів та іншої регулюючої арматури, яка теж представлена на нашому сайті.
Фланець сталевий за ГОСТ 12820-80 виготовляються методом лиття діаметром від 10 до 1000 мм. Фланці виготовлені з марки стали ст.20. Вони мають високу стійкість до корозії та впливу агресивних середовищ. Сталевий фланець є самостійним елементом трубопроводу, до нього застосовуються такі елементи кріплення: болти, гайки, шайби, прокладки біконітові і паронітові.

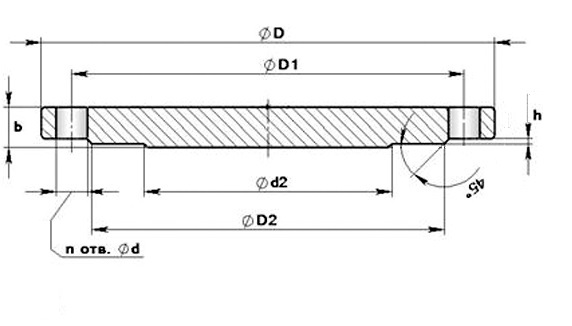

Розміри глухого фланця Ду 125 Ру 16 бар
|
- D — зовнішній діаметр фланця - 245 мм;
- D1 — міжцентрова відстань кріпільних отворів - 210 мм;
- d2— діаметр центрувальної поверхні - 118 мм;
- D2 — діаметр притискної поверхні (дзеркала) - 184 мм;
- b — товщина фланця - 16 мм;
- b1 — товщина фланця без центрувальної поверхні - 14 мм;
- h — висота (дзеркала) - 3 мм;
- n — кількість кріпильних отворів - 8 шт;
- d — діаметр отворів під болти або шпильки - 18 мм;
- вага фланця заглушки - 4,85 кг.
Фланець сталевий заглушка за АТК 24.200.02-90 виготовляються методом лиття діаметром від 10 до 1000 мм. Фланці виготовлені з марки стали ст.20. Вони мають високу стійкість до корозії та впливу агресивних середовищ. Фланець стальний для труб є самостійним елементом трубопроводу, до нього застосовуються такі елементи кріплення: болти, гайки, шайби, прокладки біконітові і паронітові.
Таблиці з розмірами фланців можна завантажити тут
