Плоский сталевий приварний фланець — це елемент трубопровідної арматури, який використовується для надійного з’єднання сталевих труб між собою або з запірною арматурою. Його встановлюють у промислових системах подачі пари, води, газу та в мережах опалення. Сталеві фланці застосовуються для монтажу фланцевих засувок, фільтрів грубого очищення, дискових затворів «батерфляй», кульових фланцевих клапанів, а також фланцевих кранів, вентилів та іншої регулюючої арматури, яка теж представлена на нашому сайті.
Фланець сталевий за ГОСТ 12820-80 виготовляються методом лиття діаметром від 10 до 1000 мм. Фланці виготовлені з марки стали ст.20. Вони мають високу стійкість до корозії та впливу агресивних середовищ. Сталевий фланець є самостійним елементом трубопроводу, до нього застосовуються такі елементи кріплення: болти, гайки, шайби, прокладки біконітові і паронітові.

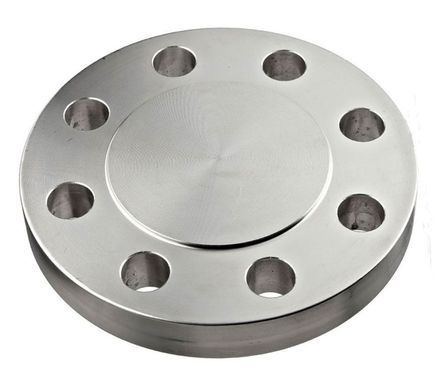

Розміри глухого фланця Ду 100 Ру 16 бар
|
- D — зовнішній діаметр фланця - 215 мм;
- D1 — міжцентрова відстань кріпільних отворів - 180 мм;
- d2— діаметр центрувальної поверхні - 94 мм;
- D2 — діаметр притискної поверхні (дзеркала) - 158 мм;
- b — товщина фланця - 16 мм;
- b1 — товщина фланця без центрувальної поверхні - 14 мм;
- h — висота (дзеркала) - 3 мм;
- n — кількість кріпильних отворів - 8 шт;
- d — діаметр отворів під болти або шпильки - 18 мм;
- вага фланця заглушки - 3,65 кг.
Фланець плоский сталевий приварний глухий- частина сталевого трубопроводу, призначена для з'єднання сталевих труб із запірним клапаном або іншими трубами у промислових системах паропроводу, водопостачання, газопостачання та опалення. Використовується для встановлення фланцевих засувок, фланцевих фільтрів грубого очищення, засувок Батерфляй, кульових фланцевих клапанів, фланцевих кранів та вентилів та іншої регулюючої арматури.
Фланець сталевий заглушка за АТК 24.200.02-90 виготовляються методом лиття діаметром від 10 до 1000 мм. Фланці виготовлені з марки стали ст.20. Вони мають високу стійкість до корозії та впливу агресивних середовищ. Фланець стальний для труб є самостійним елементом трубопроводу, до нього застосовуються такі елементи кріплення: болти, гайки, шайби, прокладки біконітові і паронітові.
