Розміри фланця плоского Ду 150 Ру 10 бар
|
- D — зовнішній діаметр фланця - 280 мм;
- D1 — міжцентрова відстань кріпільних отворів - 240 мм;
- D2 — діаметр притискної поверхні (дзеркала) - 212 мм;
- db — внутрішній діаметр фланця - 161 мм;
- b — товщина фланця - 21 мм;
- d — діаметр отворів під болти або шпильки - 1224 мм;
- n — кількість кріпильних отворів - 4 шт.
- Вага стального фланця - 6,62 кг

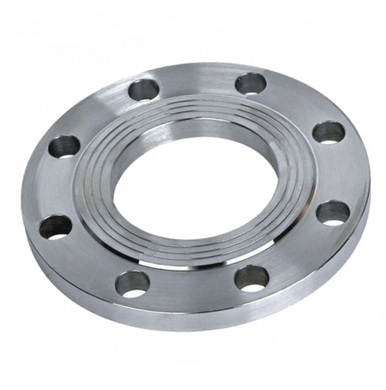

Фланець плоский нержавіючий приварний - частина нержавіючого трубопроводу, призначена для з'єднання сталевих труб із запірним клапаном або іншими трубами у промислових системах паропроводу, водопостачання, газопостачання та опалення. Фланець нерж використовується для встановлення фланцевих засувок, фланцевих фільтрів грубого очищення, засувок Батерфляй, кульових фланцевих клапанів, фланцевих кранів та вентилів та іншої регулюючої арматури.
Фланець нержавіючий за ГОСТ 12820-80 виготовляється методом лиття діаметром від 10 до 1000 мм. Фланці виготовлені з марки сталі AISI 304 Вони мають високу стійкість до корозії та впливу агресивних середовищ. Сталевий фланець є самостійним елементом трубопроводу, до нього застосовуються такі елементи кріплення: болти, гайки, шайби, прокладки біконітові і паронітові.
Таблиці з розмірами фланців можна завантажити тут
