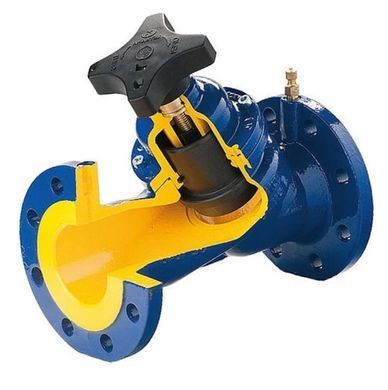

Балансувальний клапан (вентиль) Zetkama 447 Ду 150

Вентилі балансувальні призначені для регулювання гідравлічної системи. Вентилі можуть встановлюватися на подавальному і зворотному трубопроводі.

Принцип роботи балансувального клапана муфтового Zetkama 447

Балансувальний клапан типу 447 від Zetkama призначений для точного гідравлічного врівноваження системи шляхом контрольованого створення місцевого гідравлічного опору. Усередині корпусу розташований регулювальний шпиндель із конусним або профільованим затвором, який змінює ефективну площу протікання при обертанні маховика. Чим менший прохідний переріз — тим більший перепад тиску створюється на клапані, що дозволяє обмежити витрату середовища до розрахункового значення.

Для точного налаштування клапан оснащений вимірювальними ніпелями (контрольними штуцерами), через які підключається диференційний манометр. За виміряним перепадом тиску та відомим коефіцієнтом пропускної здатності Kv визначають фактичну витрату і встановлюють потрібне положення шпинделя. Після регулювання положення може фіксуватися, що запобігає випадковій зміні параметрів.

Таким чином, клапан не лише регулює потік, а й стабілізує гідравлічний режим системи: вирівнює розподіл теплоносія між гілками, усуває перевитрати, знижує шум і підвищує енергоефективність роботи обладнання.

Використання


Балансувальні клапани Зеткама 447 Ду 150 мають фланцеве приєднання до трубопроводу. Клапани призначені для регулювання витрати середовища у трубопроводі.

Клапани балансувальні призначені для регулювання гідравлічного опору в системах теплопостачання, кондиціювання та вентиляції. Клапани можна встановлювати як на подавальному, так і на зворотному трубопроводі системи.

Детальніше дивись опис, технічну документацію, інструкції з монтажу та експлуатації. (див. нижче).
